Kabeldragning solceller - Så säkrar du anläggningen långsiktigt

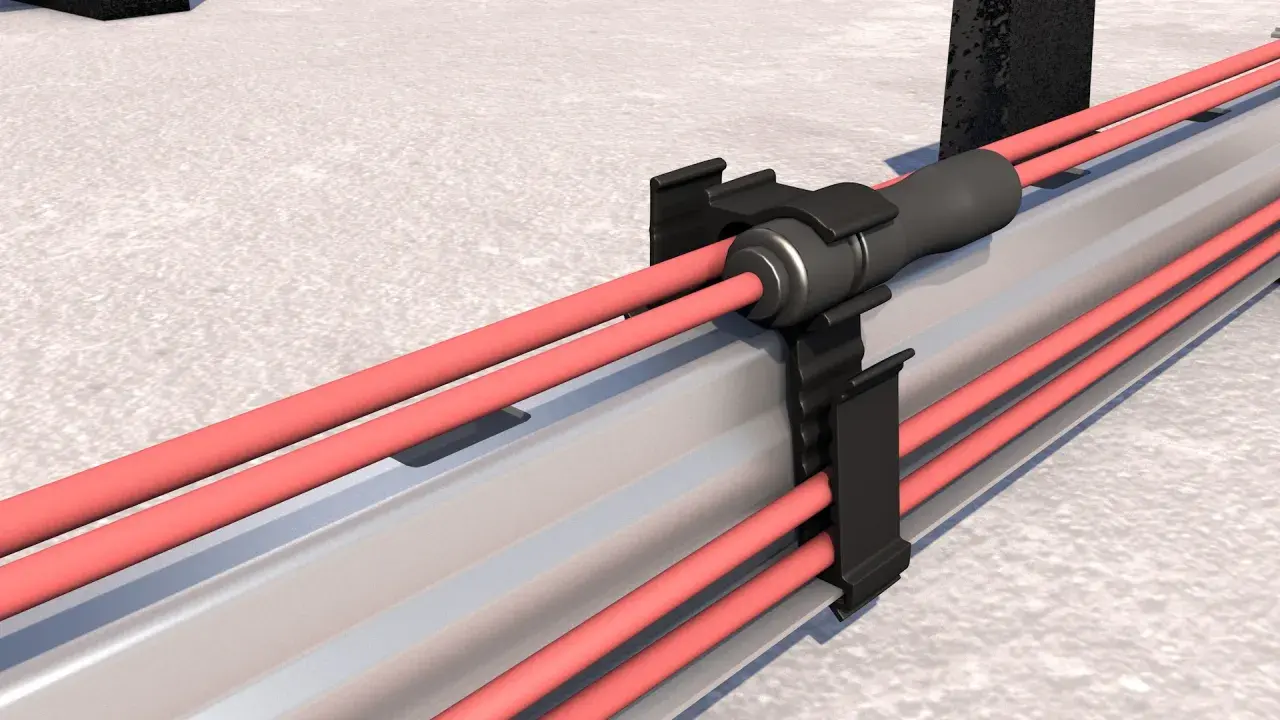

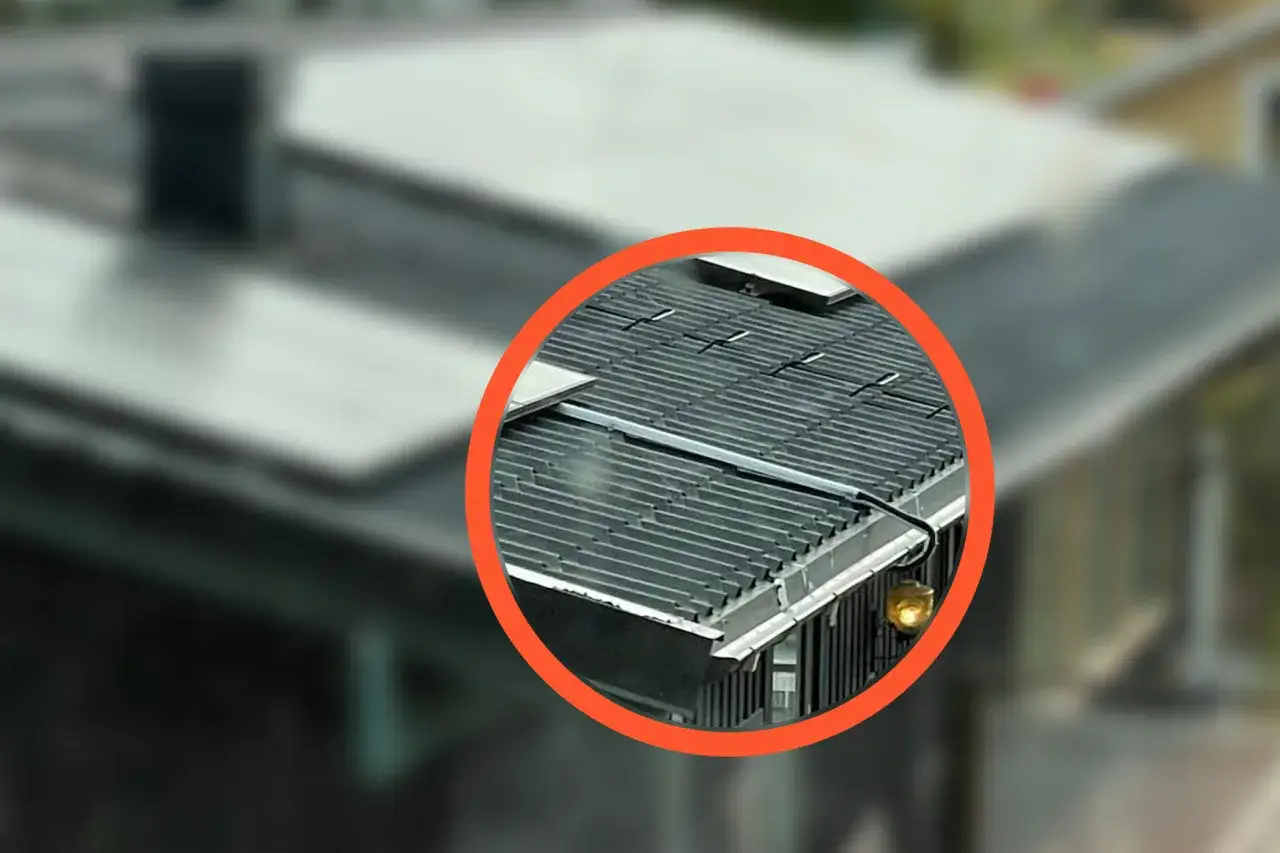

Vad som faktiskt menas med en montageskena för kabel

I solcellsprojekt används uttrycket lite olika. I praktiken handlar det oftast om en lösning som låter dig leda kablaget snyggt och säkert längs den befintliga montageskenan, eller via en separat kabelskena, utan att kablarna ligger löst på taket. Poängen är enkel: kabeln ska vara skyddad från nötning, UV-ljus och mekanisk belastning.

Jag brukar se tre funktioner som måste fungera samtidigt. För det första ska vägen från panel till växelriktare vara tydlig och kort. För det andra ska plus- och minusledare ligga nära varandra så att kabelstråket blir stabilt och mindre störningskänsligt. För det tredje ska kabeln gå att kontrollera och byta utan att hela takfältet måste rivas upp.

Det är också här skillnaden mellan ett snyggt montage och ett bra montage blir tydlig. Ett rent utseende räcker inte om kabeln ligger mot vassa kanter, pressas av snö eller får onödiga rörelser i vind. Nästa steg är därför att välja rätt typ av lösning för just ditt tak och din anläggning.

Välj lösning efter tak, kabelmängd och servicebehov

Det finns inte en enda kabellösning som passar alla solcellsanläggningar. Jag väljer annorlunda beroende på om det gäller ett litet sadeltak, en större anläggning med många strängar eller ett system med optimerare och mikroväxelriktare där kablaget snabbt blir tätare.

Min tumregel är att enkla tak med begränsat kablage ofta klarar sig bra med clips och korta dragningar, medan större system mår bättre av en tydlig kanal eller korg som samlar kablarna från början. Det ger mindre improvisation senare, och det är just improvisation som brukar kosta tid vid service. Med lösningen vald blir nästa fråga hur man faktiskt monterar allt på rätt sätt.

Så monterar jag kabeln steg för steg

1. Jag planerar kabelvägen innan sista panelen låses fast, så att varje sträng får en logisk väg utan onödiga omvägar.
2. Jag kontrollerar tillverkarens anvisningar för infästning, böjradie och godkända fästdon innan jag börjar dra åt något.
3. Jag lägger plus- och minusledare tätt ihop och undviker att sprida ut dem i onödan. Det gör dragningen stabilare och minskar risken för störningar i systemet. EMC, alltså elektromagnetisk kompatibilitet, låter tekniskt, men i praktiken handlar det om att kablaget inte ska skapa egna problem.
4. Jag fäster med UV-tåliga clips eller buntband som är avsedda för utomhusbruk och drar dem bara så hårt att kabeln sitter stilla, inte så hårt att manteln pressas ihop.
5. Jag lämnar lite rörelsemån där paneler eller anslutningar kan behöva bytas, men jag låter aldrig kabeln bilda stora öglor som kan ta vind eller samla smuts.
6. Jag gör en sista kontroll av skarpa kanter, kontaktdonens placering och att inget ligger mot takytan eller mot rörliga delar.

I en JA Solar-manual anges till exempel en minsta böjradie på 38,4 mm för vissa kablar. Jag tar den typen av uppgift som en nyttig påminnelse: manualen styr alltid före magkänslan, särskilt när kabeldragningen ska fungera i många år och inte bara se bra ut när jobbet är nygjort.

När det här sitter rätt blir kabelvägen både lättare att förstå och lättare att underhålla. Nästa fråga är då vilka misstag som förkortar livslängden i onödan.

Vanliga misstag som förkortar livslängden

De flesta kabelproblem i solcellsanläggningar börjar inte dramatiskt. De börjar smått, nästan osynligt, och växer sedan med tid, väder och vibrationer. Det är därför jag brukar vara ganska petig med detaljerna redan på montaget.

• Kabeln ligger direkt mot takpannor, plåt eller andra ytor som kan nöta mot manteln.
• Vanliga inomhusbuntband används ute i solen och blir spröda för snabbt.
• Fästpunkterna är för få, så kabeln börjar röra sig i vind och nötas mot infästningen.
• Buntband dras för hårt och skadar isoleringen utan att det syns direkt.
• Kontakter hamnar där vatten kan samlas eller där snö och is trycker på dem.
• Kablaget får för snäva böjar vid modulramen, vilket belastar både ledare och kontaktpunkt.

Det här är inte småsaker. Slitage i kablage kan ge sporadiska fel, effektförluster och i värsta fall skador som är dyra att hitta i efterhand. Jag brukar säga att en bra kabeldragning inte är den del av projektet som syns mest, men den är ofta den del som märks tydligast om den är slarvigt gjord. Därför är nästa lager av kvalitet lika viktigt: regler, ansvar och kontroll.

Regler och ansvar i Sverige

I Sverige ska elinstallationsarbete i samband med solceller hanteras av rätt aktör. Elsäkerhetsverket kräver att företag som arbetar på annans anläggning är registrerade för verksamhetstypen Elproduktionsanläggningar och ingår i ett egenkontrollprogram. För dig som beställare betyder det att du inte bara ska fråga hur kabeln dras, utan också vem som tar ansvar för kontroll, dokumentation och överlämning.

Det finns en praktisk gräns mellan rent montage och elinstallationsarbete, men i verkliga projekt flyter de ofta ihop. Jag rekommenderar därför att du som beställare tänker i hela kedjor, inte i lösa moment. Fråga alltid:

• Vem ansvarar för slutkontrollen av kablage och anslutningar?
• Vilken dokumentation får jag när anläggningen lämnas över?
• Hur bekräftas att clips, genomföringar och kabelförläggning följer manualerna?

Om en detalj påverkar den fasta installationen ska den behandlas som en del av elarbetet tills företaget tydligt visar att den hanteras inom rätt kompetens och kontrollsystem. Det är den enkla skillnaden mellan ett jobb som bara blir klart och ett jobb som också blir rätt. När det ansvaret sitter på plats blir materialvalen nästa avgörande steg.

Små val som avgör hur länge kabeldragningen håller

Det är ofta materialen som avslöjar om en lösning är tänkt för ett tak eller bara för en katalogbild. Jag brukar titta särskilt på tre saker: hur fästet står emot UV-ljus, hur det beter sig i kyla och värme, och om det finns risk att någon kant gnager på kabelmanteln.

• UV-tåliga buntband fungerar bra när de är avsedda för utomhusbruk. Standardband för inomhusmiljö åldras för snabbt i sol och värme.
• Rostfria clips och hållare är ofta rätt val när kabeln behöver lång livslängd och extra tålighet mot väder och vind.
• Aluminiumkanaler ger en ren och tydlig dragning, men kanten måste vara välbearbetad så att den inte sliter på kabeln.
• Märkning av strängar och ledare sparar tid vid service. Det syns inte på avstånd, men det märks direkt när något ska felsökas.

Jag gör också alltid en visuell kontroll minst en gång om året, och dessutom efter kraftig blåst, takarbete eller om driften visar avvikelser. Då letar jag inte efter stora haverier, utan efter små tecken: missfärgning, sprickor i plast, släntande kabelstråk eller band som börjat släppa. Om du fångar de tecknen tidigt brukar resten av anläggningen tacka dig med färre fel och mindre underhåll.

Den bästa kabelvägen är alltså inte den som ser mest avancerad ut, utan den som håller sig tyst, stabil och lätt att serva i många år. Får du kablaget rätt från början blir hela solcellsanläggningen enklare att leva med, särskilt när den har gått igenom några vintrar och fortfarande ska fungera lika bra som den gjorde vid första driftsättningen.
