Kopplingsschema solceller - Så bygger du säkert & effektivt

Ett bra elschema gör solcellsinstallationen betydligt lättare att förstå, kontrollera och bygga rätt från början. Här går jag igenom hur paneler, strängar, växelriktare och batteri hänger ihop i ett svenskt villatak, vad som skiljer vanliga lösningar åt och vilka detaljer som avgör om anläggningen blir säker, driftsäker och lätt att serva.

Så läser jag ett kopplingsschema för solceller i ett vanligt hus

När jag ritar upp en solcellsanläggning börjar jag inte med panelerna, utan med energiflödet. DC betyder likström, alltså den el panelerna producerar, och AC betyder växelström, alltså den el huset använder. Det är skillnaden mellan de två sidorna som avgör hur schemat ska se ut.

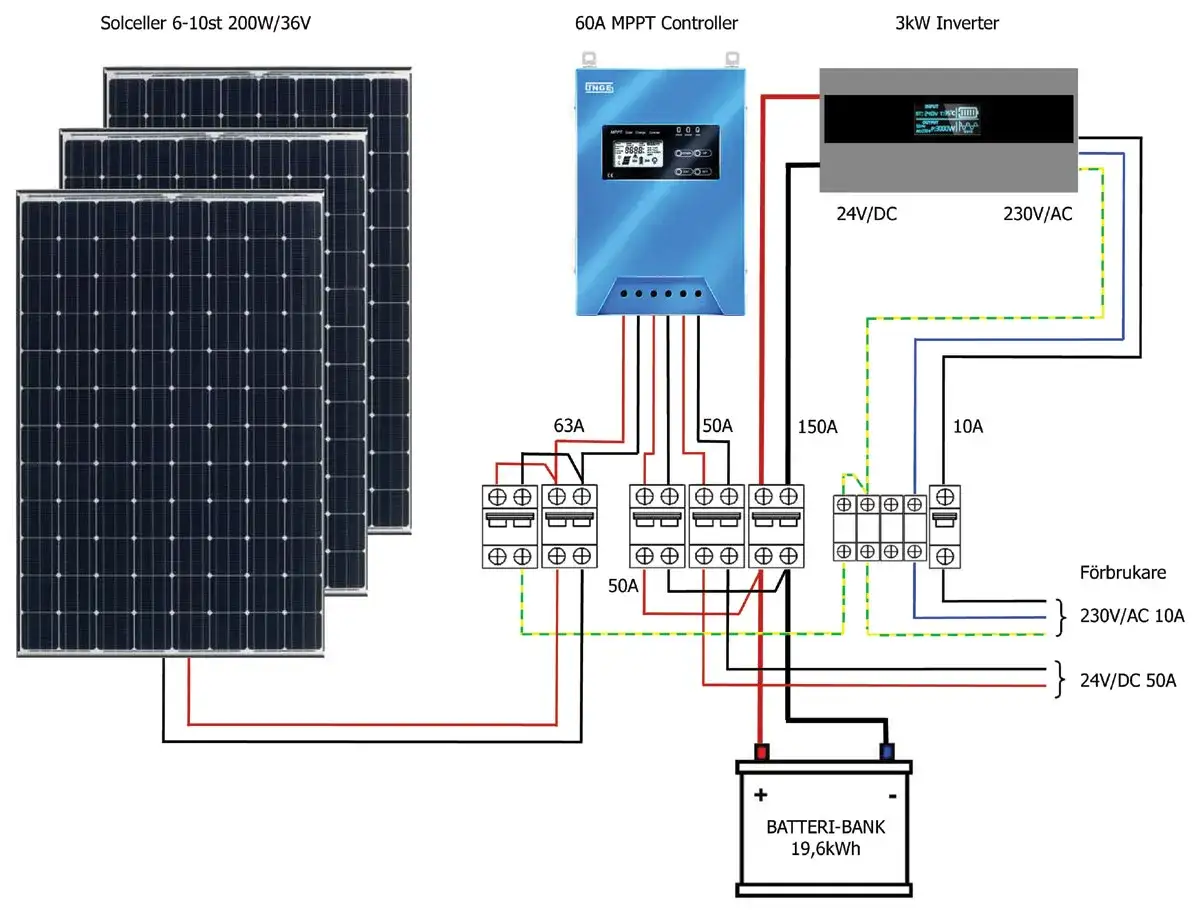

För ett vanligt villatak är flödet ofta ganska rakt: paneler i serie eller parallell, vidare till en DC-brytare, sedan till växelriktaren och därefter in i elcentralen. Om det finns batteri kommer det in som en egen del av systemet, antingen på DC-sidan eller via en separat batteriväxelriktare på AC-sidan. Många scheman på nätet blandar dessutom villatak, stuga, husbil och offgrid-lösningar, och de går inte att kopiera rakt av till en fast anläggning i Sverige.

Solpaneler
  ↓
Strängar eller modulnivå
  ↓
DC-brytare och skydd
  ↓
Växelriktare eller hybridväxelriktare
  ↓
Elcentral och husets laster
  ↓
Nätet
  ↘
   Batteri, om systemet är byggt för det

Jag brukar se schemat som tre lager: taksidan, omvandlingen och husets elanläggning. Taksidan handlar om hur panelerna binds ihop. Omvandlingen sker i växelriktaren, som gör om solcellernas likström till användbar växelström. Huset är den sista delen, där produktionen antingen används direkt, lagras eller skickas vidare. Det är just de valen som avgör vilken koppling som passar bäst, och därför går jag vidare till de vanligaste lösningarna.

Välj rätt koppling för tak, skuggning och framtida batteri

Det finns tre huvudspår som jag oftast jämför: central stringväxelriktare, mikroväxelriktare och hybridväxelriktare med batteri. Alla kan fungera bra, men de passar olika tak och olika ambitioner.

Om du har lite skuggning men inte vill gå hela vägen till mikroväxelriktare kan optimerare vara en bra mellanväg. En optimerare är en liten enhet som sitter vid panelen och hjälper en modul att prestera mer självständigt än resten av strängen. Jag tycker att den lösningen ofta är värd att titta på när taket är bra, men inte perfekt.

Min tumregel är enkel: ju mer varierat taket är, desto större vinst kan du få av en mer modulnära lösning. Har du däremot en ren och ganska homogen takyta är en stringlösning ofta det mest rationella. Nästa steg är att se till att hela installationen faktiskt får rätt förutsättningar på plats.

Det som måste vara på plats innan panelerna skruvas fast

Innan någon börjar montera takfästen vill jag ha tre saker klara: takets bärighet och åtkomst, kabelvägarna och vem som faktiskt får göra elarbetet. Elsäkerhetsverket kräver att elinstallationsföretaget är registrerat för elproduktionsanläggningar, och det är en kontroll jag aldrig hoppar över när en solcellsanläggning ska byggas i ett bostadshus.

• Tydliga kabelvägar från tak till inverter utan onödiga skarvar.
• Plats för frånskiljning, skydd och eventuell framtida utbyggnad.
• Rätt infästning för just taktypen, inte bara ett “standardfäste”.
• Avstånd som gör att kablar inte ligger mot vassa kanter eller blir klämda.
• En placering av växelriktaren som inte utsätter den för onödig värme eller fukt.

Jag brukar också vilja se att anläggningsägaren får en enkel ritning över vad som faktiskt är monterat. Det låter självklart, men just dokumentationen blir ofta den delen som saknas när något ska felsökas flera år senare. Med den grunden på plats blir själva montaget betydligt mindre riskfyllt, och då kan man gå över till den praktiska installationen steg för steg.

Så går monteringen till i praktiken

Jag delar normalt upp montaget i fem tydliga moment. Det gör det lättare att kontrollera kvaliteten och att se var eventuella fel kan uppstå.

1. Först markeras infästningar, skenor och panelplacering utifrån takets bärlinjer och den effekt man vill nå.
2. Därefter monteras takfästena och skenorna, så att underkonstruktionen blir stabil innan panelerna lyfts upp.
3. Panelerna monteras och kopplas ihop till strängar, eller till den lösning som valts för modulnivåstyrning.
4. DC-kablarna dras vidare till växelriktaren, med skydd där de passerar genom tak eller längs kanter.
5. Slutligen ansluts AC-sidan, skydden testas och anläggningen dokumenteras innan den tas i drift.

Det är här jag brukar vara extra noggrann med polaritet, kontakttyp och kabeldragning. En felvänd anslutning eller en kontakt som inte är rätt ihopkopplad kan ge problem som inte alltid märks direkt, men som blir dyra att åtgärda när anläggningen väl är i drift. Om panelerna sitter på ett tak med flera väderstreck behöver montaget dessutom spegla den verkliga solbilden, inte bara den snyggaste layouten på ritningen.

Jag tänker också på service redan under montaget. En bra installation går att kontrollera utan att någon måste krypa runt onödigt mycket på taket. Därför planerar jag gärna för synliga kabelförläggningar, tydliga märken och enkla inspektionspunkter. Det är sådant som inte känns viktigt dag ett, men som gör stor skillnad efter några års drift.

Vanliga misstag som ger sämre produktion eller högre risk

Det går att få en anläggning att fungera trots ganska grova kompromisser, men jag ser samma misstag om och om igen. De är lätta att undvika om man vet vad man letar efter.

• Man blandar olika kontaktsystem eller olika fabrikat i samma DC-kedja, vilket ökar risken för dålig kontakt och värmeutveckling.
• Kablar läggs mot vassa plåtkant, under paneler utan skydd eller i böjar som blir för snäva.
• Växelriktaren monteras där den får direkt sol och onödig värmestress, trots att en sval placering ofta ger bättre livslängd.
• Strängarna dimensioneras utan tanke på hur takets skuggning faktiskt ser ut över dagen och året.
• Man glömmer att lämna plats för framtida service, snöröjning eller inspektion av andra takdetaljer.
• Man försöker lösa fast installation med stickpropp, trots att det inte är rätt väg för en permanent solcellsanläggning.

Om jag ska välja ett fel som är extra dyrt i längden är det dålig DC-förläggning. DC-sidan är inte förlåtande, och där märks slarv långt senare än folk tror. Ett annat återkommande problem är att man bygger för dagens behov men inte tänker på att hushållet förändras, till exempel med elbil, batteri eller högre effektuttag. Då blir nästa steg onödigt dyrt.

Den här delen leder naturligt över till frågan många ändå har i bakhuvudet: hur ska systemet byggas om man vill lägga till batteri eller smart styrning senare?

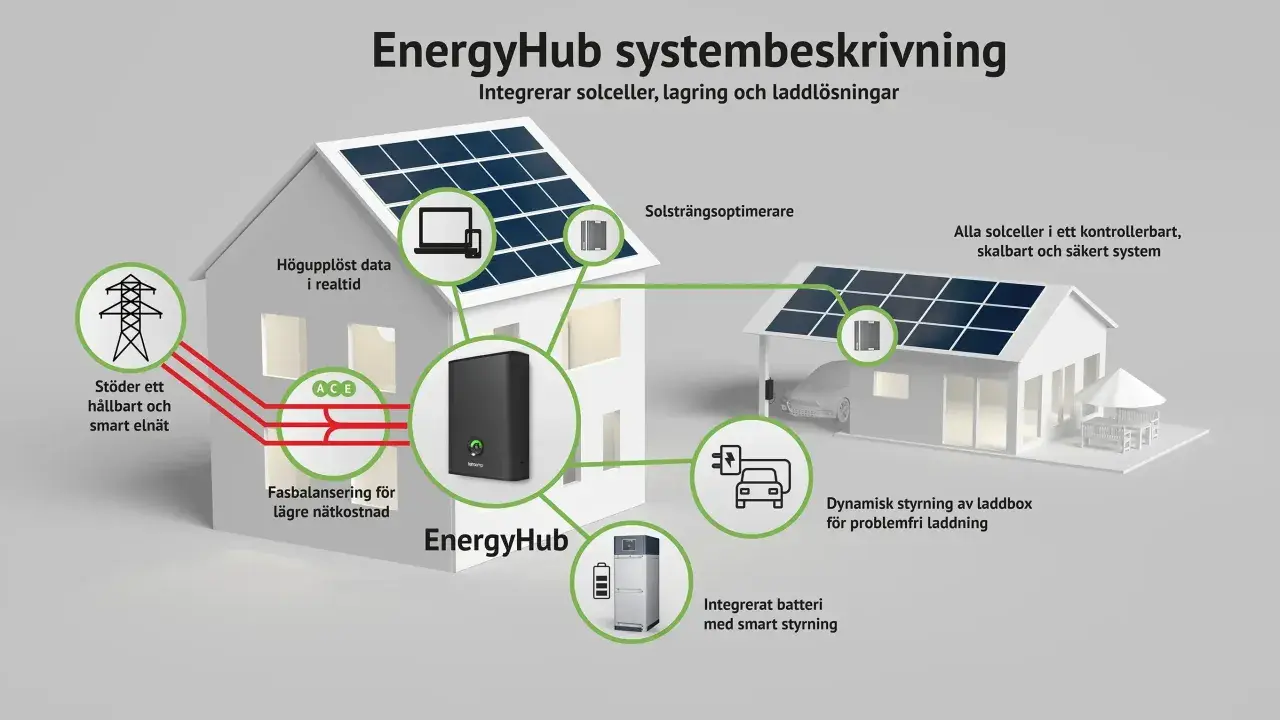

När batteri och smart styrning ska in i samma schema

Om du redan nu misstänker att du vill ha batteri är det klokt att planera schemat för det från början. Batteriet kan placeras på DC-sidan via en hybridlösning eller på AC-sidan med en separat batteriväxelriktare. Den första vägen passar bra när allt byggs samtidigt. Den andra är ofta smidigare om du vill bygga ut i efterhand.

Energimyndigheten påpekar att batterier framför allt ökar egenanvändningen, alltså hur stor del av solelen du själv använder i huset. Det är en viktig poäng, eftersom batteri inte automatiskt gör hemmet helt självförsörjande. För att använda anläggningen vid strömavbrott krävs dessutom nödströmsfunktion, säker frånskiljning från nätet och i praktiken mer planering än många tror.

• Har du elbil kan batteriet hjälpa till att jämna ut toppar och styra laddningen smartare.
• Har du värmepump kan styrningen flytta viss förbrukning till timmar med hög produktion.
• Har du rörliga elpriser kan batteriet användas för att förskjuta en del av kvällsförbrukningen.
• Vill du ha reservkraft måste växelriktare, skydd och nätfrånskiljning dimensioneras för just det.

Jag tycker att det mest praktiska är att tänka i funktioner, inte i prylar. Fråga inte bara om batteri går att installera, utan vad du vill att systemet ska göra en vanlig vardag. Ska det bara lagra överskott, eller ska det också styra effektuttag, stödja smart hemmastyrning och kanske driva vissa laster vid avbrott? Svaret avgör hur schemat bör ritas.

Det här är också den punkt där ett solcellssystem börjar likna ett energisystem snarare än bara några paneler på taket. Därför brukar jag lägga extra vikt vid dokumentation, märkning och reservutrymme för framtida uppgraderingar när offerten ska godkännas.

Det här skulle jag kräva i offerten innan jag godkänner jobbet

En bra offert ska inte bara visa priset. Den ska göra det tydligt hur anläggningen byggs, vem som ansvarar för vad och hur systemet kan servas senare. Det är ofta här man ser skillnaden mellan en snabb säljprocess och ett genomtänkt projekt.

• En tydlig enlinjeskiss över hela anläggningen, inklusive skydd och frånskiljning.
• Specificerad växelriktare, eventuella optimerare och eventuell batterilösning.
• Beskrivning av kabelvägar, genomföringar och mekaniskt skydd.
• Tydlig gräns mellan takmontage och elinstallationsarbete.
• Information om märkning, driftsinstruktioner och vilken dokumentation du får vid överlämning.
• Plan för framtida utbyggnad om du vill kunna lägga till fler paneler eller batteri senare.

Jag vill också se att det finns plats för service i vardagen. En anläggning som är lätt att förstå är också lättare att felsöka, och den brukar bli billigare att äga över tid. Om företaget kan visa att de redan tänkt igenom taksäkerhet, ventilationsvägar, kabeldragning och var växelriktaren ska stå, då vet jag att de har förstått mer än bara själva panelmontaget.

Om jag skulle sammanfatta det jag själv hade prioriterat först så är det detta: rätt systemtyp för taket, rätt elinstallatör, rätt kabelvägar och en plan för framtiden. När de fyra bitarna sitter blir resten mycket enklare, och då är det också lättare att få en solcellsanläggning som levererar stabilt i många år.
