Säkerhetsbrytare - Så kopplar du rätt och undviker misstagen

En säkerhetsbrytare ska göra det möjligt att arbeta säkert med en fast installation, utan att någon råkar slå till den igen eller låta ström gå vidare till en maskin, växelriktare eller värmepump. Därför handlar en bra inkoppling av säkerhetsbrytare lika mycket om placering, kapsling och märkning som om själva anslutningen av ledarna. I den här artikeln går jag igenom vad som faktiskt spelar roll när man planerar montaget, väljer rätt utförande och undviker de vanligaste misstagen i svenska installationer.

Vad säkerhetsbrytaren faktiskt ska lösa

Jag brukar se säkerhetsbrytaren som en manuellt manövrerad frånskiljare. Den ska bryta matningen tydligt och skapa en säker arbetszon vid service, inte användas som en vanlig vardagsbrytare. ABB beskriver den här typen av kapslad brytare som något som monteras nära utrustningen för att frånskilja den från huvudkretsen och minska risken för oavsiktlig start.

• Den frånskiljer utrustningen från matningen, så att arbete kan utföras utan onödig risk.
• Den minskar risken för oavsiktlig återinkoppling, vilket är viktigt när flera personer arbetar i samma anläggning.
• Den gör service enklare, eftersom man snabbt ser var anläggningen bryts.
• Den ska vara rätt dimensionerad för lasten, annars blir den en svag punkt i stället för en säkerhetsdetalj.

I hem med solceller, batterilager eller värmepump blir funktionen extra viktig, eftersom service ofta innebär att man måste förhålla sig till både AC- och DC-sidor. När den rollen är tydlig blir nästa fråga vad som faktiskt är tillåtet att göra själv i Sverige.

Så styr svenska regler arbetet

Elsäkerhetsverket är tydligt: de flesta elinstallationsarbeten ska utföras av ett registrerat elinstallationsföretag. Det gäller särskilt fasta installationer, och det gäller också när man förändrar hur en anläggning är uppbyggd. Som anläggningsinnehavare ansvarar du dessutom för att elanläggningen fortlöpande kontrolleras och hålls säker över tid.

• Fast anslutning och ändringar i fast installation ska inte behandlas som vanligt hemmafix.
• Du behöver kontrollera att företaget har rätt registrering och rätt verksamhetstyp för arbetet.
• Du ansvarar för att anläggningen hålls säker över tid, även efter att montaget är klart.
• Om du är osäker ska jobbet lämnas till fackperson, eftersom ett fel här kan ge brandrisk eller personskada.

För solcellsanläggningar är kraven ännu tydligare, eftersom installationen ska utföras av ett registrerat företag med rätt kompetens för elproduktionsanläggningar. När regelverket är på plats återstår valet av rätt utförande, och där börjar de viktiga detaljerna.

Välj rätt modell innan du skruvar fast något

Den vanligaste missen jag ser är att någon börjar med själva monteringens form och glömmer lasten. Jag brukar alltid börja med fyra frågor: är det AC eller DC, hur många poler behövs, vilken märkström krävs och vilken miljö sitter brytaren i? Här avgör detaljerna mer än många tror.

Kapslingsklass, eller IP-klass, säger hur bra höljet står emot inträngning av damm och vatten. I utsatta montage väljer jag ofta en kapslad lösning med hög skyddsnivå och gärna låsbart vred samt tydlig lägesindikering, eftersom det gör brytaren lättare att förstå vid service. När rätt modell är vald återstår den del som avgör om installationen faktiskt blir säker: själva anslutningen.

Så går inkopplingen till i praktiken

Jag beskriver den här delen på en nivå som hjälper dig att förstå vad elektrikern gör, inte som en gör-det-själv-guide. Fast anslutning och ändringar i den fasta elanläggningen ska hanteras av rätt kompetens, och det är särskilt viktigt när brytaren sitter i en solcellsanläggning eller i en annan fast installation med högre effekt.

Förberedelserna som inte får hoppas över

Innan någon ledare ansluts behöver montören ha klart för sig hur lasten ser ut, var brytaren ska sitta och hur kabeln ska föras in i kapslingen. Det låter banalt, men här avgörs mycket av slutresultatet.

• Märkdata på brytaren ska matcha lasten, inte bara kabeln eller platsen på väggen.
• Montageytan ska vara stabil, torr och tillräckligt åtkomlig för framtida service.
• Kabelgenomföringar ska passa kabeldimensionen så att dragavlastning och tätning fungerar.
• Kopplingsschemat ska vara rätt för just den modell som används, inte för en liknande brytare.

Ledarna ska in enligt schemat, inte efter vana

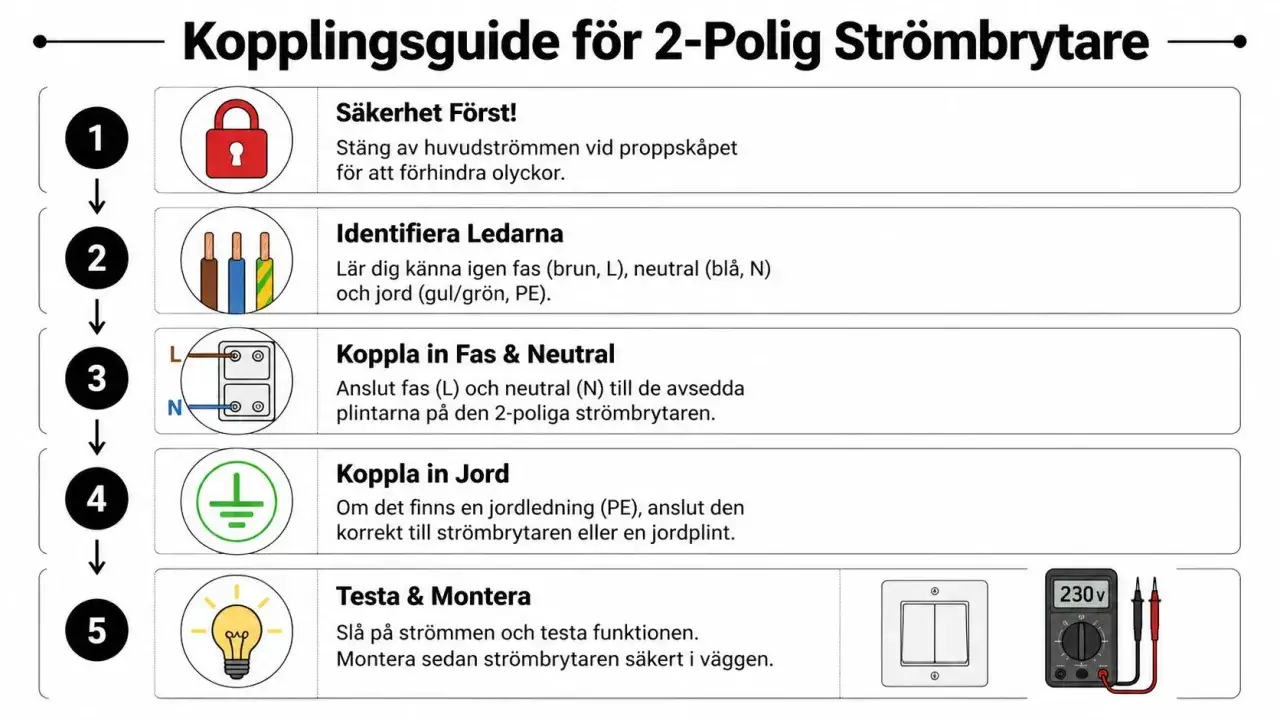

När anslutningen görs är det viktigaste att inkommande och utgående ledare hamnar på rätt plintar enligt tillverkarens schema. Det gäller särskilt när neutralledaren, alltså N-ledaren, ska med i brytningen. Skyddsjorden, PE-ledaren, bryts normalt inte på samma sätt utan ska hanteras enligt anläggningens uppbyggnad.

• Ledarna ska dras in utan onödiga böjar eller mekanisk belastning.
• Anslutningarna ska dras med rätt moment enligt tillverkarens data.
• Dragavlastning ska finnas så att kabeln inte belastar plintarna över tid.
• Om brytaren är avsedd för DC ska polaritet och systemtyp följas noggrant.

I många solcellssystem finns en AC-brytare nära växelriktaren och en separat DC-brytare på eller nära den sidan som behöver kunna frånskiljas vid service. Där ska man alltid följa tillverkarens ordning för till- och frånkoppling. I praktiken betyder det att man inte chansar med sekvensen, utan håller sig till den manual som gäller för just den utrustningen.

Läs också: Solceller på tegeltak - Så lyckas du med montaget!

Kontrollen innan anläggningen tas i drift

Efter montage räcker det inte att brytaren “känns rätt”. Elektrikern behöver kontrollera att frånskiljningen fungerar, att anslutningarna sitter som de ska och att anläggningen går att använda säkert i vardagen.

• Funktionstest av brytning och återinkoppling.
• Kontroll av att rätt ledare bryts i rätt läge.
• Visuell kontroll av tätningar, genomföringar och kapsling.
• Kontroll av märkning så att nästa person förstår vad brytaren matar.

Det är också här de vanligaste felen brukar avslöjas, eftersom små missar blir stora när installationen belastas.

De vanligaste felen jag ser i praktiken

Elsäkerhetsverket har pekat ut att fel i solcellsanläggningar ofta uppstår i DC-brytare, DC-kontaktdon, kablar och kopplingslådor. Myndigheten har också redovisat att solcellsanläggningar i Sverige orsakade 100 brand- och brandtillbud under perioden 2018-2023, med nästan hälften av händelserna under 2023. Det betyder inte att varje installation är osäker, men det visar att detaljerna runt montage och underhåll verkligen spelar roll.

• Fel brytartyp för lasten, till exempel en AC-brytare på en DC-sida.
• För låg märkström eller fel lastkategori, vilket gör att brytaren inte är byggd för den belastning den ska hantera.
• Fel polantal, så att inte alla ledare som ska frånskiljas faktiskt bryts.
• Otät kapsling eller fel IP-klass, särskilt när brytaren sitter utomhus eller i fuktig miljö.
• Lösa anslutningar och dålig dragavlastning, vilket kan ge värmeutveckling och slitage över tid.
• Otydlig märkning, så att nästa serviceperson måste gissa vad som bryts var.
• Skadade eller blandade DC-kontaktdon, något som är särskilt känsligt i solcellsanläggningar.

Det är den typen av fel som gör att en till synes enkel komponent blir en svag punkt i hela anläggningen. När de här punkterna är rätt gjorda blir brytaren i stället något man sällan behöver tänka på, vilket i praktiken är precis vad man vill.

Det jag vill se innan anläggningen lämnas över

Om jag får välja en enda kontrollpunkt före överlämning, så är det att brytaren går att förstå utan att man behöver gissa. Den ska vara lätt att nå, tydligt märkt och dokumenterad, och den ska passa exakt den last den sitter på. För mig är det också en kvalitetsfråga, inte bara en säkerhetsfråga.

• Kopplingsschema och produktblad ska finnas tillgängliga.
• Brytaren ska vara märkt så att det framgår vad den frånskiljer.
• Kabelgenomföringar och tätningar ska vara färdiga och kontrollerade.
• Åtdragning och funktionsprov ska vara dokumenterade.
• Om det gäller solceller ska du veta var DC-brytaren sitter och hur den nås vid service.
• Du ska veta vilket företag som ansvarat för arbetet och hur fortsatt kontroll ska göras.

Det är den typen av överlämning som gör att säkerhetsbrytaren fortsätter vara en tillgång, inte en osäker detalj som någon senare måste felsöka från början.
