En huvudbrytare 40a används när en mindre elcentral eller underfördelning ska kunna kopplas bort säkert och tydligt. Det viktiga är inte bara märkströmmen, utan också hur brytaren passar i centralen, vilken kabelarea den accepterar och om den ska fungera som ren frånskiljare eller som del av en större lösning med solceller, batteri eller styrning.
Jag går igenom vad 40 A faktiskt betyder, hur du bedömer om den är rätt dimensionerad och hur monteringen brukar se ut i en normcentral. Jag tar också upp vanliga fel, eftersom det ofta är där en till synes enkel installation blir dyr eller onödigt krånglig.
Det viktigaste att ha klart innan du monterar en 40 A-brytare
- En 40 A-huvudbrytare är främst en frånskiljare, inte ett överströmsskydd.
- I Sverige ska arbete i fasta elinstallationer utföras av ett registrerat elinstallationsföretag.
- De vanligaste utförandena är 3-poliga DIN-monterade brytare, ofta kompakta men ändå platskrävande.
- Vanliga anslutningsareor ligger ofta runt 1,5-16 mm², men databladet styr alltid.
- Priset för själva brytaren ligger ofta ungefär mellan 130 och 800 kr beroende på utförande.
Vad en 40 A-huvudbrytare faktiskt gör
En huvudbrytare för 40 A bryter matningen till en del av anläggningen så att centralen kan göras spänningslös för service eller ombyggnad. Den skyddar inte i första hand mot överlast eller kortslutning; det gör säkringar och dvärgbrytare runt omkring. Därför ska man se brytaren som en frånskiljare, inte som ett ersättningsskydd.
I en svensk villa eller mindre verksamhet sitter den ofta i huvudcentralen, i en undercentral, i ett mätarskåp eller i anslutning till en solcells- eller batterilösning. Det är också där man ser skillnaden mellan en lösning som bara fungerar och en lösning som går att serva utan gissningar: brytaren ska vara tydlig, åtkomlig och dimensionerad för verklig belastning.
Jag brukar tänka att mekanisk enkelhet är en fördel. En bra huvudbrytare ska vara lätt att förstå, men aldrig så enkel att man slarvar med placering, märkning eller ledningsdragning.
När funktionen är tydlig blir nästa fråga om 40 A verkligen är rätt nivå för just din anläggning.
Så avgör du om 40 A är rätt nivå
Jag börjar alltid med tre saker: vilken huvudsäkring eller förväntad ström anläggningen har, hur många faser som ska brytas och vilken kabelarea som faktiskt ska in i brytaren. 40 A är vanligt i mindre elcentraler, men det är inte ett standardval som passar allt.
| Kontrollpunkt | Vad jag tittar på | Varför det spelar roll |
|---|---|---|
| Strömnivå | Huvudsäkring och förväntad belastning | 40 A ska matcha verklig drift, inte bara se rätt ut på etiketten. |
| Poltal | 3-polig eller 4-polig lösning | Avgör vilka ledare som bryts och hur anläggningen kan isoleras. |
| Kabelarea | Ofta 1,5-16 mm², men databladet styr | Fel area ger dålig anslutning eller onödigt trång montering. |
| Montageutrymme | Modulbredd och djup i kapslingen | En kompakt brytare kan ändå kräva plats för böjradie och märkning. |
| Låsning | Låsbart vred eller inte | Viktigt när brytaren ska fungera som servicefrånskiljare. |
Hager listar till exempel en 40 A-variant som 2 moduler bred, vilket visar hur kompakt en sådan lösning kan vara i en normcentral. Samtidigt finns andra utföranden som bygger mer i djup eller bredd, så det är alltid databladet och kapslingen som avgör.
Som grov marknadssignal ligger enklare 40 A-varianter ofta runt 130-250 kr, medan låsbara eller mer kompletta utföranden kan hamna betydligt högre. Det säger inget om kvalitet i sig, men det visar att du inte ska välja på pris ensam.
När rätt nivå är klar är nästa steg att se hur själva monteringen faktiskt går till i praktiken.
Så går monteringen i en normcentral
Här måste jag vara tydlig: själva arbetet i en fast elinstallation ska utföras av ett registrerat elinstallationsföretag. Elsäkerhetsverket är tydligt med att de flesta elinstallationsarbeten inte är något man ska ta lätt på, och det gäller i praktiken även den här typen av brytarbyte.När en elektriker monterar en 40 A-huvudbrytare brukar arbetet följa samma logik oavsett fabrikat:

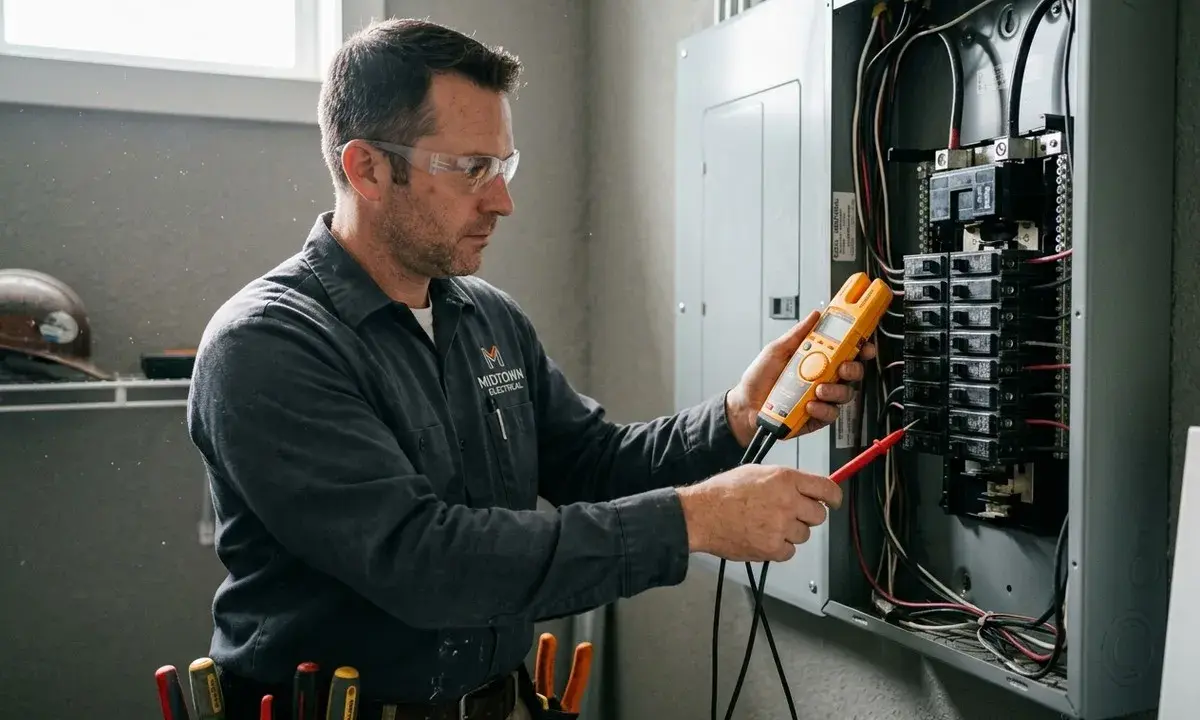

- Centralen görs spänningslös och kontrolleras innan arbete börjar.
- Man väljer rätt utförande: DIN-skena, panelmontage eller modell med låsbart vred om service kräver tydlig frånkoppling.
- Brytaren klickas eller skruvas fast så att den sitter rakt och har plats för ledningsböjning.
- Inkommande och utgående ledare ansluts enligt produktens kopplingsschema och rekommenderat åtdragningsmoment.
- Allt märks upp så att det är tydligt vad brytaren matar och vad som blir spänningslöst när den slås från.
- Funktionen provas innan anläggningen tas i drift igen.
DIN-skena är den standardiserade montageräls som de flesta normapparater klickas fast på i en central. Det gör installationen kompakt och servicevänlig, men bara om kapslingen har rätt djup och om ledarna är tillräckligt väl dragna från början.
I praktiken är det ofta den sista detaljen som avgör kvaliteten: en bra dragavlastning, rätt moment i anslutningarna och ordentlig märkning gör större skillnad än många tror. Nästa steg är att titta på de fel som oftast förstör just de här installationerna.
De vanligaste misstagen jag ser vid byten och nyinstallationer
Det vanligaste misstaget är att välja 40 A av vana i stället för efter verklig dimensionering. En brytare som sitter där den ska, men inte passar last, säkringsnivå eller kabelarea, skapar bara en falsk trygghet.- Att blanda ihop huvudbrytare och överströmsskydd. En huvudbrytare bryter, men löser inte allt som en säkring gör.
- Att använda fel antal poler. I en trefasanläggning blir det snabbt fel om man inte tänker igenom om neutralledaren också ska brytas.
- Att pressa in för grova eller för klena ledare. Många 40 A-modeller ligger runt 1,5-16 mm², men databladet styr alltid.
- Att dra åt för hårt eller för löst. För hårt kan skada anslutningen, för löst ger värmeutveckling.
- Att glömma plats i kapslingen. En brytare som ser liten ut på bild kan ändå skapa problem när kablarna ska böjas snyggt.
- Att lämna märkning och serviceväg otydlig. Vid fel eller driftstopp ska det vara uppenbart vad som går att isolera.
Jag ser också att många underskattar hur mycket värme och mekaniskt slitage som följer av en halvbra anslutning. Därför är ett bra montage inte bara en fråga om att få något att fungera i dag, utan om att det ska hålla i flera år utan onödig service. Det blir extra viktigt när brytaren ska ingå i solceller, batterier eller annan smart styrning.
När brytaren ska samspela med solceller, batteri och smart styrning
I anläggningar med solceller eller batterilagring är huvudbrytaren bara en del av frånkopplingskedjan. Ofta finns det också en separat DC-brytare på panelsidan och en AC-frånskiljning på växelriktarsidan, och båda delarna måste vara logiska att nå vid service. En vanlig miss är att tro att huvudbrytaren i centralen ensam räcker för hela anläggningen.
Elsäkerhetsverket påminner om att installation av solceller ska göras av ett registrerat elinstallationsföretag, och det är en bra tumregel även när brytaren bara är en komponent i ett större system. Jag ser ofta att det som fungerar bäst är en enkel, tydligt märkt lösning med separat servicefrånskiljning och god åtkomst, inte en alltför kreativ koppling bakom smartstyrning eller energimätning.
Om du bygger för smart hem-användning ska huvudbrytaren inte användas som styrsignal för vardaglig automation. Låt i stället automationen gå via kontaktorer, reläer eller energistyrning och behåll huvudbrytaren för det den är bäst på: säker frånkoppling. Det gör felsökning enklare och minskar risken för att någon senare blandar ihop driftläge med säkerhetsläge.
När man ser helheten på det sättet blir det också tydligare vad som faktiskt skiljer en riktigt bra installation från en som bara ser färdig ut.
Det som brukar avgöra om installationen håller över tid
Om jag skulle sammanfatta den praktiska sidan i tre punkter, skulle jag säga att allt hänger på rätt dimensionering, rätt montage och rätt märkning. Själva brytaren är billig i relation till jobbet runt omkring, så det är sällan komponentpriset som avgör slutresultatet.
I svenska butiker ligger enklare 40 A-utföranden ofta i ett relativt lågt spann, medan låsbara eller mer kompletta lösningar kostar mer, men den verkliga kostnaden sitter nästan alltid i installationen, inte i plasten och metallen. Det är också därför jag brukar prioritera åtkomlighet, plats för ledare och en tydlig arbetsgång framför att jaga den billigaste modellen.
Den korta regeln jag själv utgår från är enkel: välj en brytare som passar anläggningens verkliga ström, låt en behörig installatör montera den och se till att hela elcentralen fortfarande går att förstå när det har gått några år.
