En rätt vald och rätt monterad DC-brytare gör stor skillnad för både brandsäkerhet och servicevänlighet i en solcellsanläggning. I den här genomgången går jag igenom vad som faktiskt krävs i Sverige, hur brytaren bör placeras, hur kabeldragningen påverkar riskbilden och vilka misstag som oftast gör en i grunden bra lösning sårbar. Fokus ligger på installation och montering, eftersom det är där de flesta onödiga fel uppstår.
Det här behöver du ha koll på innan du väljer lösning
- Det som måste fungera är en säker frånkoppling på likströmssidan, men lösningen kan vara inbyggd i växelriktaren eller separat.
- En extern DC-brytare ska vara avsedd för likström, vara rätt dimensionerad och tåla den miljö den sitter i.
- Korta och synliga DC-kablar är nästan alltid säkrare än långa, dolda dragningar genom byggnaden.
- Montering av paneler, kablage och många anslutningar är elinstallationsarbete och ska göras av rätt företag.
- Regelbunden kontroll av brytare, larm och fuktinträngning är en del av innehavarens ansvar.
Vad som faktiskt gäller för DC-brytare i solcellsanläggningar

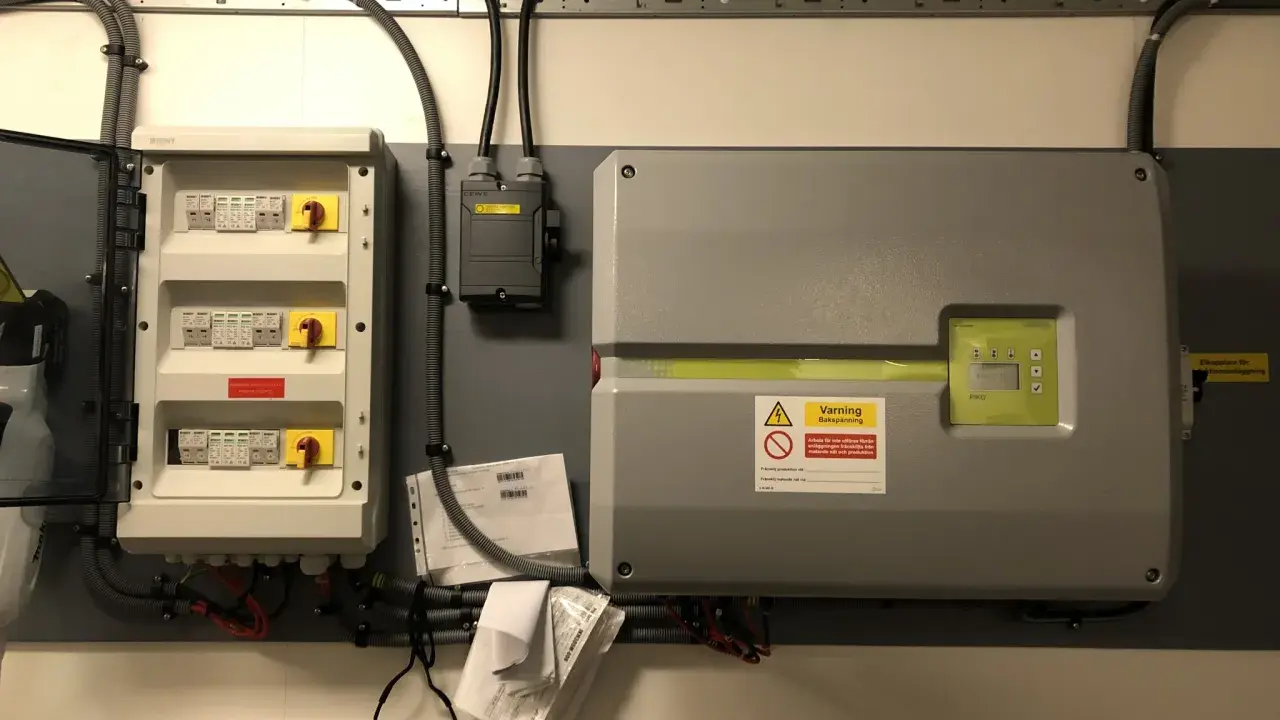

Det viktigaste är inte om brytaren sitter i en separat kapsling eller inuti växelriktaren, utan att likströmssidan går att frånskilja säkert när anläggningen ska servas. I praktiken letar jag efter en lastfrånskiljare på DC-sidan som klarar anläggningens spänning och ström, fungerar under last och är tydligt dokumenterad. Om växelriktaren har en inbyggd frånskiljare kan det vara den lösningen som används, förutsatt att den verkligen uppfyller funktionen.
I svenska regler är det helheten som räknas: elsäkerhetsregler, produktstandard och tillverkarens anvisningar måste fungera tillsammans. Jag brukar översätta det till tre enkla kontrollfrågor: är brytaren avsedd för DC, är den dimensionerad för verklig belastning och är den monterad så att den inte själv blir en riskpunkt? En extern brytare är alltså inte automatiskt säkrare bara för att den finns där.
Elsäkerhetsverket lyfter också att externa DC-brytare bör placeras väderskyddat och utan risk för vatteninträngning, och att övervakning av isolationsfel minskar risken för både elchock och elbrand. Det är en viktig poäng: säkerhet handlar inte bara om att kunna stänga av något, utan om att undvika att fel uppstår från början. När den grunden sitter är nästa fråga var den här funktionen gör mest nytta i just din anläggning.

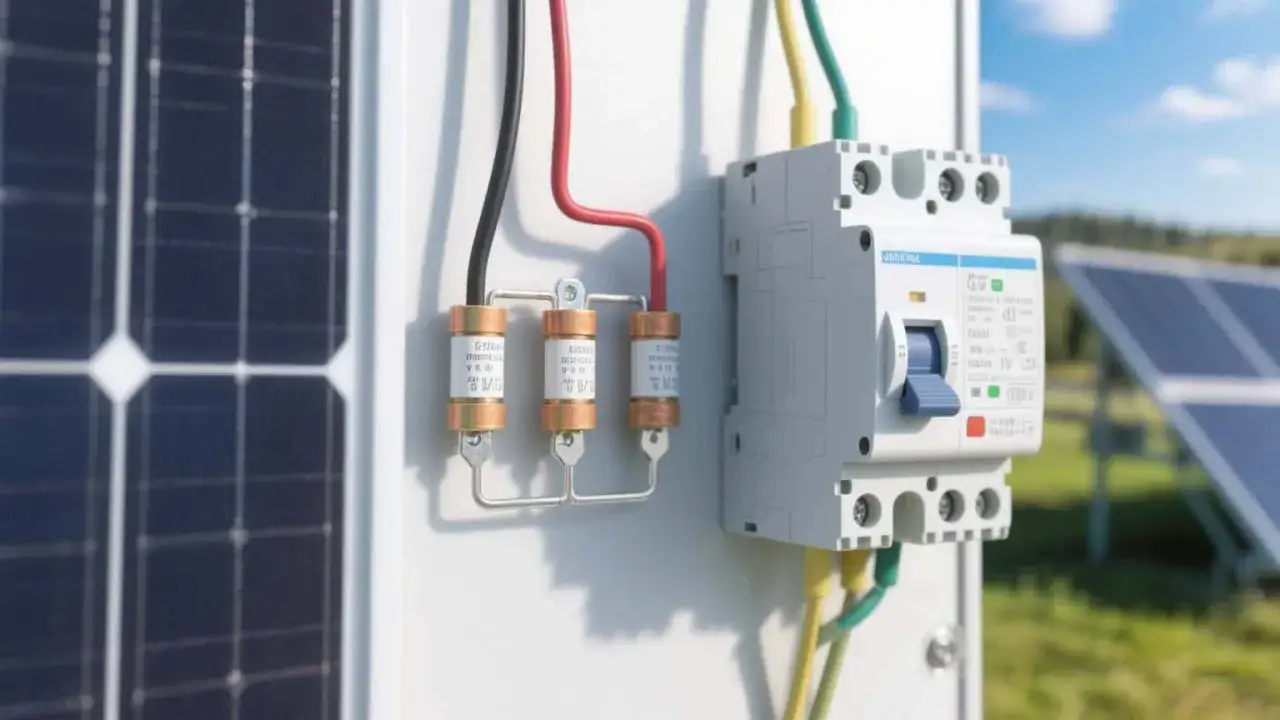

Så placerar du brytaren rätt vid installationen
Jag utgår från en enkel princip: kortare spänningssatt DC-sträcka är nästan alltid bättre. Därför är en placering nära modulerna eller nära växelriktaren ofta bättre än en lösning som tvingar fram långa, dolda ledningsdragningar. Samtidigt måste en extern brytare vara åtkomlig, tydligt märkt och skyddad från väder. Det här är också skälet till att samma komponent kan vara rätt i en anläggning och dålig i en annan.
| Lösning | När den passar | Styrka | Att se upp med |
|---|---|---|---|
| Inbyggd DC-frånskiljare i växelriktaren | När tillverkaren har byggt in rätt funktion | Färre utvändiga komponenter och mindre väderpåverkan | Kontrollera att frånskiljningen verkligen uppfyller kraven och är lätt att nå |
| Extern DC-brytare nära växelriktaren | När extra servicefrånkoppling behövs | Klar avskiljning för drift och underhåll | Utomhusmontage kräver väderskydd och regelbunden kontroll |
| Extern DC-brytare nära modulerna | Framför allt när lång spänningssatt DC-sträcka annars blir kvar | Förkortar den farliga delen av kablaget | Fler komponenter på taket och högre krav på tätning, åtkomst och underhåll |
Om brytaren måste sitta utomhus vill jag se väderskydd, ingen direkt sol på kapslingen och inga tecken på att vatten kan stanna kvar i don eller genomföringar. Och oavsett placering ska funktionen aldrig kunna hoppa tillbaka automatiskt efter frånslag. På större byggnader och i tät stadsbebyggelse behöver man dessutom tänka på hur räddningstjänsten kommer åt anläggningen, så nästa steg är att titta på själva monteringen runt brytaren och kablaget.
Monteringen som minskar riskerna på tak och fasad
Här är det lätt att tro att det bara handlar om skruvar och clips, men det är också här många fel uppstår. Monteringen av paneler, ihopkoppling av snabbkopplingsdon och kabelförläggning räknas som elinstallationsarbete, så det ska göras av ett registrerat elinstallationsföretag. Jag tycker att det är en rimlig gräns: det här är inte ett område där man vill chansa med ”det ser bra ut”.
- Välj komponenter som hör ihop. Blanda inte kontakter och kablar från olika system utan att ha verifierat kompatibiliteten.
- Dra DC-kablar synligt där det går. Om de måste in i byggnaden bör de ligga i schakt, inte dolt i konstruktionen.
- Håll plus- och minusledare nära varandra så att stora slingor undviks. Stora loopar kan annars fungera som antenner och skapa störningar.
- Skydda kablage mot skav, drag och vassa kanter. En snygg dragning är inte samma sak som en säker dragning.
- Montera komponenter på obrännbart underlag när det är möjligt. Det minskar risken för brandspridning till tak- eller väggkonstruktion.
- Om taket har brandcellsgränser, lämna fri yta enligt de krav som gäller för byggnadstypen. I småhus handlar det ofta om 1,2 meter på vardera sida, och vid brandmur i större byggnader om 2,5 meter på vardera sida.
Det som brukar spela störst roll är inte en enskild detalj, utan hur alla detaljer samverkar. En bra brytare på fel plats kan bli en svag länk, medan ett genomtänkt montage med korta, synliga och skyddade DC-sträckor ofta ger en bättre helhet. När det är klart återstår den delen som många glömmer: vad som faktiskt brukar gå fel över tid.
Vanliga fel som gör anläggningen onödigt sårbar
Jag ser samma mönster om och om igen: lösningar som ser rimliga ut på ritbordet men som blir känsliga i verkligheten. Den externa DC-brytaren är inte problemet i sig. Problemet är när den används som en genväg istället för som en del av en robust helhetslösning.
| Fel | Varför det blir riskabelt | Bättre val |
|---|---|---|
| Brytaren sitter öppet i regn, snö eller stark sol | Fuktinträngning, åldring och sämre kontaktkvalitet | Placera den väderskyddat eller använd en inbyggd frånskiljare med rätt specifikation |
| Brytaren är fel dimensionerad | Den klarar inte verklig DC-belastning och kan få varmgång eller felaktig frånkoppling | Matcha märkdata mot strängspänning, ström och anläggningens uppbyggnad |
| Blandade eller inkompatibla kontaktdon | Dålig kontakt kan ge värmeutveckling och driftstopp | Använd kompatibla komponenter från samma system eller verifierad kombination |
| DC-kablar dras dolt genom byggnaden | Skador upptäcks sent och släckinsats blir svårare | Håll kablaget kort, synligt och skyddat |
| Ingen dokumentation eller märkning finns kvar efter installationen | Service och räddningsinsats blir mer osäker | Lämna tydliga skyltar, schema och driftinstruktioner |
Det är också därför jag inte ser DC-brytaren som en isolerad produktfråga. Den måste fungera ihop med kabeldragning, skyltning och växelriktarens logik. Nästa steg är därför att se hur man följer upp allt detta över tid, innan små fel blir dyra problem.
Så kontrollerar du att lösningen håller över tid
Jag skulle aldrig betrakta en solcellsanläggning som färdig när sista skruven är dragen. Innehavaren har ansvar för fortlöpande kontroll, och just DC-brytare är en komponent som behöver tittas till eftersom fukt, värme och mekaniskt slitage kan förändra funktionen. Elsäkerhetsverket påminner också om att brytare och larm behöver kontrolleras regelbundet, inte bara vid driftsättning.
- Se över larmindikatorer på växelriktaren regelbundet.
- Motionera DC-brytaren enligt tillverkarens anvisning om den typen kräver det.
- Leta efter fuktinträngning, sprickor, missfärgning och glapp.
- Kontrollera att alla skyltar och märkningar är läsbara.
- Verifiera att isolationsövervakningen larmar och kopplar från som den ska.
- Gör en djupare kontroll efter vinter, storm eller ingrepp på taket.
Om anläggningen är svår att komma åt eller om du nyligen har köpt en fastighet med solceller, tycker jag att en djupare kontroll av ett elinstallationsföretag är klokt. Det är inte samma sak som att allt måste besiktigas formellt, men det är ett bra sätt att fånga fel som inte syns från marknivå. När kontrollen finns på plats blir anläggningen mycket mer förutsägbar i vardagen.
Det jag skulle prioritera i en ny installation
Om jag projekterade en ny anläggning i dag skulle jag börja med layouten, inte med brytaren. Först skulle jag korta ner den spänningssatta DC-sträckan så mycket som möjligt, sedan skulle jag välja en frånskiljningslösning som faktiskt passar växelriktaren och miljön den ska sitta i. Därefter skulle jag lägga tid på märkning, dokumentation och åtkomst, eftersom det är de delarna som gör anläggningen hanterbar när något behöver kontrolleras eller stängas av.
- För en villa: prioritera korta DC-sträckor, en tydlig frånskiljningsfunktion och så få externa komponenter som möjligt.
- För större fastigheter: planera åtkomst, brandcellsgränser och skyltning redan i projekteringen.
- Om en extern DC-brytare verkligen behövs: välj en robust modell, väderskydda den och gör underhållet till en rutin.
Det är den kombinationen som brukar ge en installation som fungerar lika bra om fem år som den gör första veckan. Jag ser ofta att den största skillnaden inte ligger i att lägga till ännu en komponent, utan i att välja en enklare, kortare och tydligare lösning från början.
