Säker frånkoppling - Välj rätt brytare för din anläggning

En säker frånkoppling handlar inte bara om att kunna stänga av strömmen, utan om att kunna arbeta, serva och felsöka utan onödiga risker. När jag planerar en installation tittar jag därför lika mycket på placering, kapslingsklass och låsbarhet som på själva märkströmmen. En säkerhetsströmbrytare eller arbetsbrytare ska vara enkel att förstå, lätt att nå och byggd för den miljö den sitter i.

Vad brytaren faktiskt ska lösa i en fast installation

Det första jag brukar reda ut är funktionen. En brytare för säker frånkoppling ska göra en sak riktigt bra: bryta strömmen på ett kontrollerat sätt så att utrustningen kan göras spänningslös för arbete eller underhåll. Det är inte samma sak som en vanlig strömbrytare i vardagsrummet, och det är inte heller något man väljer slumpmässigt bara för att det “passar i lådan”.

I praktiken används den ofta vid motorer, maskiner, växelriktare och annan fast ansluten utrustning där man vill kunna isolera en del av anläggningen utan att påverka resten mer än nödvändigt. En viktig detalj är att den ska kunna låsas i frånläge när någon arbetar på systemet. Det är där mycket av säkerheten faktiskt sitter, inte bara i själva av/på-rörelsen.

En annan skillnad som många missar är att brytaren måste vara rätt dimensionerad för lasttypen. En motor startar och beter sig annorlunda än ett renodlat resistivt lastfall, och en solcellsinverter ställer andra krav än ett vanligt uttag. Därför börjar jag alltid med lasten, inte med kapslingen. När det är tydligt blir resten av valet mycket enklare.

När den grundbilden är klar blir nästa fråga vilken modell som passar miljön där den ska sitta.

Välj rätt utförande för miljön den ska sitta i

Det här steget avgör ofta om installationen blir robust eller bara “fungerar just nu”. Jag tittar främst på tre saker: poltal, kapslingsklass och om brytaren är avsedd för just den typen av drift. För många installationer räcker inte en generisk lösning, särskilt inte i teknikrum, garage, pannrum eller utomhusmiljö.

Jag brukar också väga in hur mycket ström brytaren faktiskt ska klara. I mindre till medelstora installationer ser man ofta modeller i spannet 16 till 63 A, men det är last och systemdesign som ska styra, inte en bekväm tumregel. För motorapplikationer är det vanligt att man tittar efter en brytare som är avsedd för hårdare drift, alltså med rätt användningskategori för motordrift.

Om det här låter tekniskt beror det på att det är tekniskt. Men när rätt modell är vald blir nästa steg mycket enklare: att placera och montera den så att den håller i verkligheten, inte bara på ritbordet.

Så placerar och monterar jag den för att den ska fungera över tid

Placeringen avgör hur lätt brytaren blir att använda och hur länge den håller. Jag vill ha den så nära den utrustning den ska frånskilja som möjligt, men fortfarande så att man kommer åt den utan att behöva flytta annat material eller krypa bakom installationer. Vid motorer och maskiner är närheten viktig eftersom underhåll ska kunna ske snabbt och tydligt.

Utomhus försöker jag undvika direkt solljus och de värsta temperaturväxlingarna. Det är inte en detalj man kan ignorera, särskilt inte i solcells- och DC-miljöer. Kabelinföring underifrån är ofta klokt när konstruktionen tillåter det, eftersom det minskar risken för att fukt letar sig in. Där kapslingen har kabelgenomföringar vill jag också se att tätningen verkligen är gjord för rätt kabel och rätt håldiameter, inte “nästan rätt”.

Tre monteringsprinciper brukar jag hålla fast vid:

• Synlighet - brytaren ska vara lätt att identifiera och märkt för rätt krets.
• Tillgänglighet - servicepersonal ska kunna nå den utan improvisation.
• Skydd mot miljön - fukt, damm, UV och mekanisk påverkan ska vara tagna på allvar.

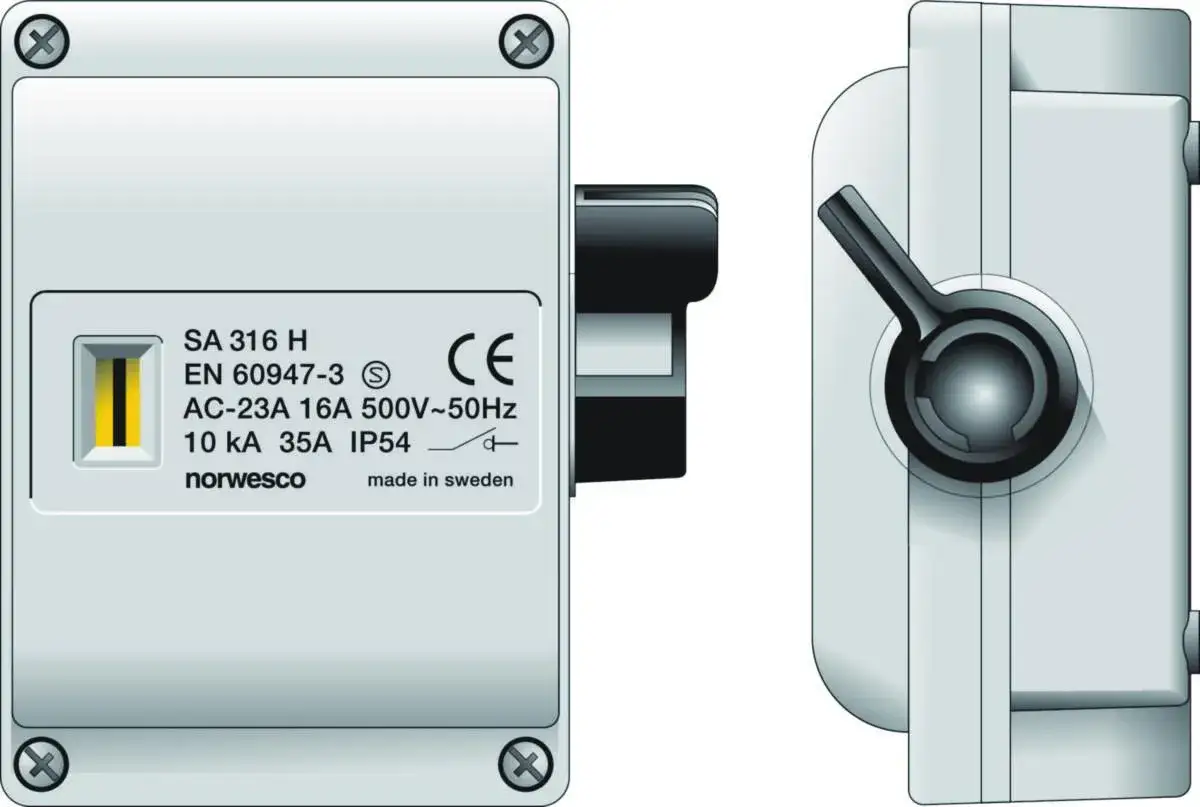

På många kapslade modeller är både handtag och låsning gjorda för att visa tydligt när brytaren är i frånläge. Det är en liten detalj som gör stor skillnad i vardagen, särskilt när fler än en person arbetar i samma anläggning.

När placeringen sitter rätt går själva installationen snabbare och blir också lättare att kontrollera efteråt.

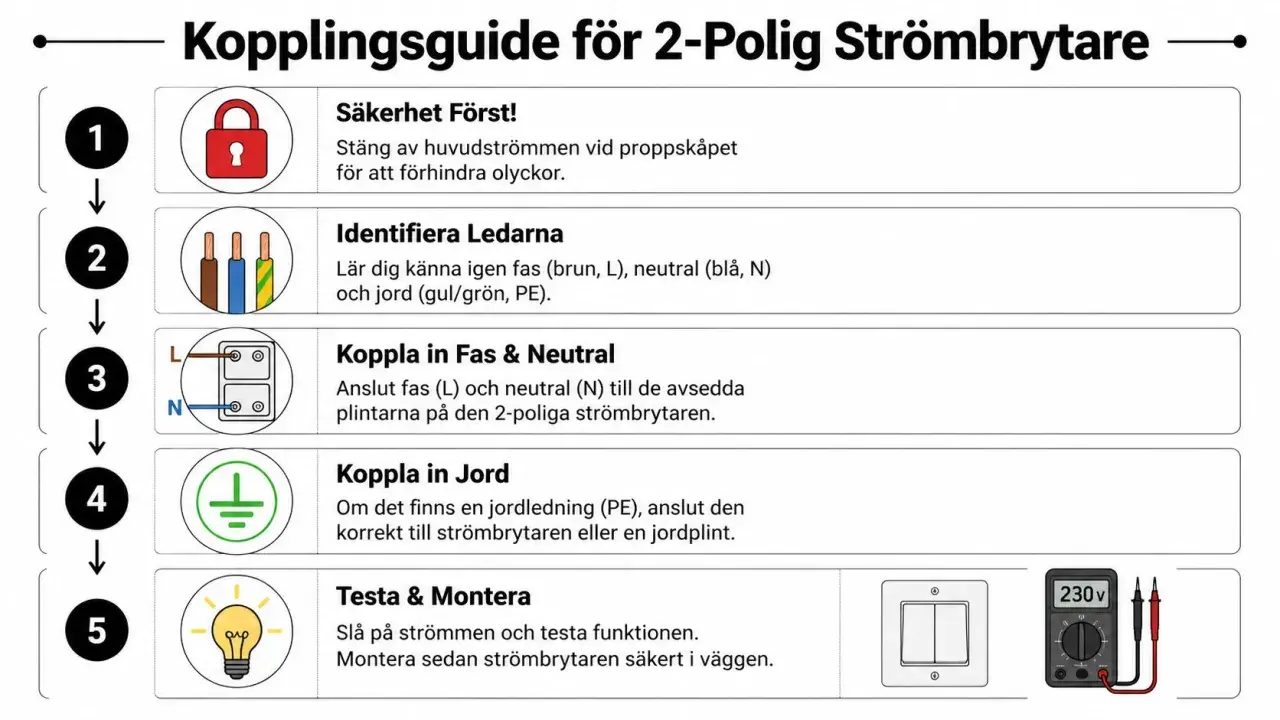

Steg för steg vid själva installationen

Eftersom fasta elarbeten ska utföras av ett registrerat elinstallationsföretag i Sverige beskriver jag här arbetsgången på en praktisk nivå, inte som ett gör-det-själv-projekt. Det här är den ordning jag vill se när arbetet görs professionellt.

1. Bryt matningen och säkerställ att anläggningen verkligen är spänningslös innan något öppnas.
2. Kontrollera att brytaren är rätt typ för kretsen, rätt poltal och rätt märkström.
3. Markera montagepunkten så att kapslingen hamnar rakt, stabilt och med plats för kabeldragning.
4. Montera kapslingen med fästdon som passar underlaget och som tål miljön.
5. Dra in kablarna med rätt genomföringar och tätningar så att kapslingsklassen inte förstörs.
6. Anslut enligt tillverkarens kopplingsschema och dra terminalerna till rätt moment.
7. Kontrollera att vred, dörrkoppling och eventuell låsning fungerar som de ska.
8. Märk upp kretsen tydligt så att nästa person ser vad brytaren gör utan att gissa.
9. Gör funktionsprov och dokumentera resultatet innan anläggningen tas i drift.

Det här låter kanske självklart, men det är ofta i de sista stegen som kvaliteten avgörs. En brytare som sitter bra men är dåligt märkt eller dåligt tätad blir snabbt en framtida felkälla. När man jobbar med solceller, batterier eller annan kontinuerligt belastad utrustning märks sådana brister förr eller senare.

Just därför brukar jag lägga extra tid på det som inte syns direkt: kabelinföring, tätning, dragavlastning och dokumentation.

Misstagen som oftast ger problem senare

Det finns några fel jag ser om och om igen. De är sällan dramatiska i början, men de skapar osäkerhet, värmeutveckling eller onödigt servicearbete längre fram.

• Fel typ av brytare för lasten - en modell som fungerar för lätt last är inte automatiskt rätt för motor eller inverter.
• För låg kapslingsklass - särskilt vanligt där utrustningen sitter utomhus eller i fuktiga teknikrum.
• Placering för långt bort från utrustningen - gör service svårare och ökar risken för felhantering.
• Kabelingång uppifrån i utsatt läge - ökar risken för vatteninträngning om lösningen inte är tänkt för det.
• Ingen låsbar frånposition - en onödig svag punkt när flera personer arbetar i anläggningen.
• Oklar märkning - nästa person ska inte behöva läsa sig fram genom hela centralen för att förstå vad brytaren gör.

Det jag ser som mest kostsamt är inte att någon valt en “billigare” brytare, utan att man valt en som inte passar miljön. Då blir resultatet ofta att man måste göra om jobbet senare. I en liten anläggning är det irriterande, i en solcellsanläggning med växelriktare och batteri kan det bli onödigt dyrt och tidskrävande.

Det leder oss till den del där kravbilden blir som mest praktisk: solceller och batterilager.

När brytaren sitter i solcells- eller batterisystem

I solcellsinstallationer är frånkoppling på rätt sida av växelriktaren avgörande. På AC-sidan behövs en brytare som gör att växelriktaren kan isoleras vid service och underhåll, och den ska sitta så att den går att nå utan att man behöver demontera halva anläggningen. I en installationsanvisning för solsystem från GARO anges till exempel att en arbetsbrytare med frånskiljningsegenskaper ska monteras för att bryta växelspänningen till växelriktaren.

På DC-sidan blir kraven ofta ännu känsligare. Elsäkerhetsverket pekar på att DC-brytare som placeras i direkt solljus eller där temperaturväxlingen är som störst får sämre förutsättningar över tid. Det är precis därför jag är försiktig med att placera dem under den översta panelraden eller på andra varma, exponerade ytor om det finns ett bättre alternativ. Här är det bättre att tänka långsiktigt än att vinna några minuter vid montaget.

För batterilager gäller samma grundprincip men med ännu större respekt för tillverkarens instruktioner. Batterisystem varierar mycket mellan fabrikat, spänningsnivåer och styrning, så man ska inte utgå från att samma brytare fungerar överallt. Jag vill se att följande är tydligt:

• vilken sida som ska kunna frånkopplas
• vilken miljö brytaren är avsedd för
• om brytaren ska kunna låsas i frånläge
• hur servicepersonal snabbt ser att systemet är säkert avstängt

Det här är också skälet till att sol- och batterisystem mår bra av enkel logik i elskåpet. Ju mindre gissning som krävs, desto bättre blir felsökning, service och återstart.

Nästa steg är därför inte fler komponenter, utan en sista kontroll av att helheten faktiskt fungerar som tänkt.

Det jag alltid kontrollerar innan anläggningen tas i drift

En bra installation känns igen på att den är lätt att förstå även när någon annan än installatören står framför den. Därför gör jag alltid en sista genomgång med fokus på funktion, märkning och åtkomlighet.

• Brytaren är tydligt märkt med rätt krets och rätt funktion.
• OFF-läget går att låsa när det behövs för service.
• Kapslingen är tätad enligt miljön den sitter i.
• Kablarna är dragavlastade och ligger utan onödig belastning på anslutningarna.
• Manöverläget känns tydligt och motsvarar det som står på märkningen.
• Det finns tillräckligt med plats för framtida service utan att brytaren behöver flyttas.

Om jag måste välja mellan en dyrare modell och en billigare lösning som bara nästan passar, väljer jag nästan alltid den första. Det som verkar dyrt vid inköp blir ofta billigt jämfört med en felmontering som behöver byggas om. Och i en miljö där solceller, batterier och smart styrning redan ställer höga krav på driftsäkerhet finns det ingen anledning att lägga till onödig osäkerhet.

Det viktigaste jag tar med mig är enkelt: rätt brytare, rätt plats och rätt montage ger en anläggning som går snabbare att serva och är tryggare att arbeta i. När de tre delarna sitter ihop blir installationen inte bara korrekt, utan också praktisk i vardagen.
