Skugga på solceller - Lösningar som faktiskt fungerar

Skugga är en av de få saker som kan göra ett annars bra solcellstak märkbart svagare redan från första dagen. Här går jag igenom hur skuggning påverkar effekt, varför vissa skuggor är mycket värre än andra och vilka lösningar som faktiskt hjälper när taket inte är helt öppet mot solen. Du får också en praktisk metod för att bedöma om det räcker med smart placering eller om det är värt att betala för optimerare eller annan teknik.

Varför skugga slår så hårt mot solceller

Det som gör skugga så besvärlig är att solpaneler brukar vara seriekopplade i en sträng. När en del av strängen får sämre ljus måste resten ofta anpassa sig, och då faller effekten snabbare än många tror. Jag brukar förklara det så här: det är inte bara den skuggade delen som försvagas, utan hela kedjan påverkas tills elektronerna hittar en omväg genom panelens bypassdioder.

En bypassdiod är en skyddsväg som leder strömmen förbi en skuggad del av modulen. Den gör inte skuggan ofarlig, men den hindrar att hela panelen fastnar i en dålig arbetspunkt eller får onödig värmeutveckling. Vattenfall skiljer mellan hårda och mjuka skuggor, och den distinktionen är praktisk: en hård skugga från till exempel en skorsten kan slå mycket hårdare än ett tunt lövverk som släpper igenom diffust ljus.

Det här är också skälet till att jag aldrig bedömer skugga som ett rent ja-eller-nej-problem. Två tak med samma antal träd kan bete sig helt olika beroende på var skuggan faller, hur lång den är och om den träffar en eller flera paneler samtidigt. Nästa steg är därför att titta på när på dagen och under året skuggningen faktiskt uppstår.

När en liten skugga blir en stor effektförlust

En liten skugga kan vara obetydlig i en timme men dyr i flera månader. Det som spelar störst roll är om skuggningen ligger på den del av taket som redan har hög produktionspotential, särskilt under vår och sommar när solen står högre och anläggningen producerar mest.

• Hård, fast skugga från skorsten, takkup, ventilationshuv eller grannhus är ofta den mest störande. Den ligger på samma plats och återkommer varje solig dag.
• Mjuk skugga från glesa träd eller tunnare hinder kan vara mindre dramatisk, men den kan ändå sänka produktionen märkbart om den ligger över många paneler samtidigt.
• Rörliga skuggor från trädtoppar eller flaggstänger är svåra att avfärda, eftersom de ibland träffar flera celler i samma sträng och då påverkar mer än intuitionen säger.

I klart väder kan skillnaden mellan den belysta och den skuggade delen av en panel bli mycket stor. Poängen är inte att skugga alltid förstör allt, utan att den ofta skapar en oproportionerligt stor effektförlust i just den panel eller sträng som drabbas. Därför är morgon- och kvällsskuggor inte automatiskt ofarliga bara för att de är korta. Om de återkommer varje dag på rätt plats, räcker det för att pressa årsproduktionen mer än man först tror.

Det är därför jag alltid går vidare till en fysisk takbedömning innan jag väljer teknik.

Så bedömer jag ett tak innan jag bestämmer lösning

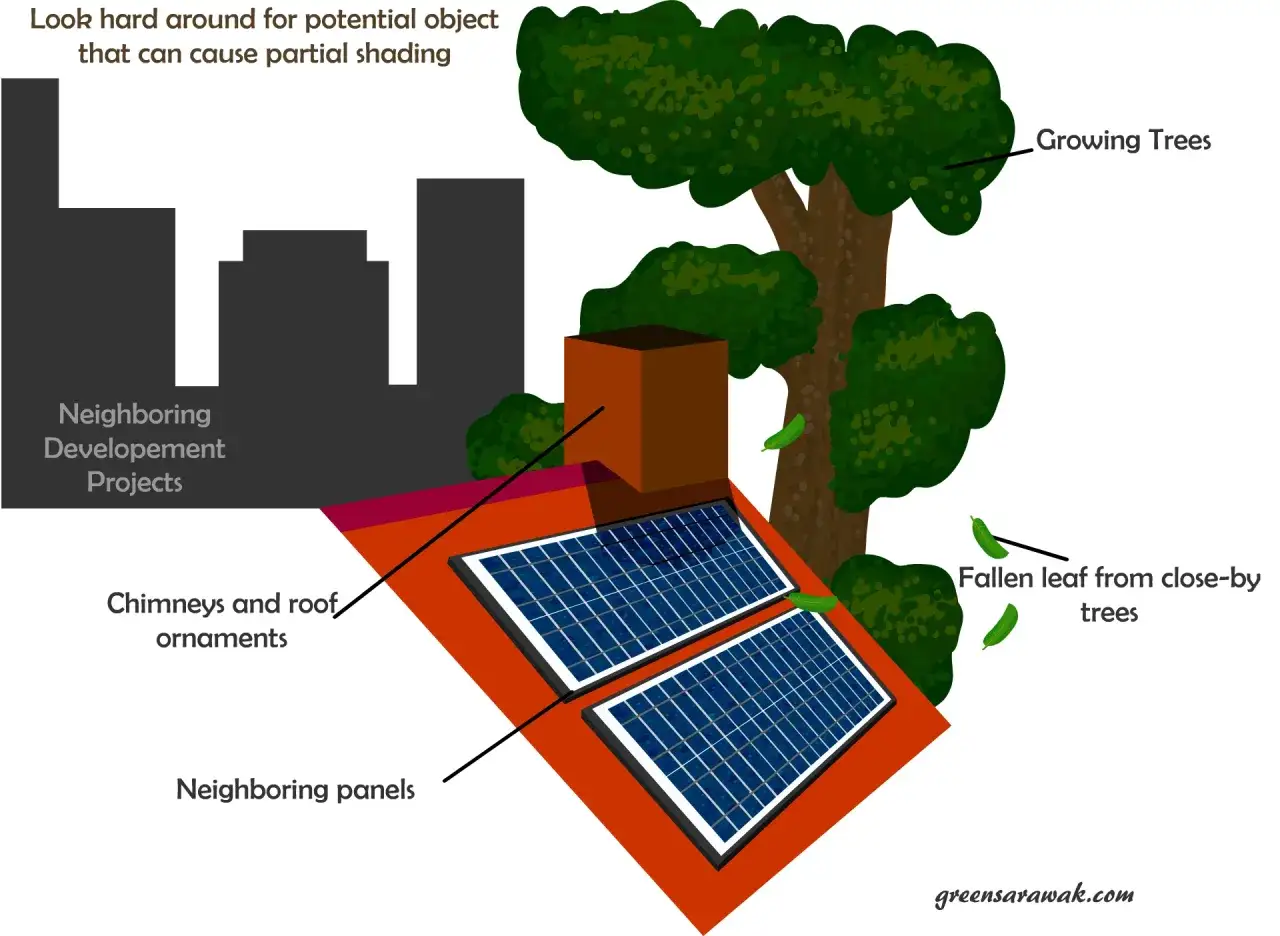

När jag granskar ett tak börjar jag inte med produktspecifikationer. Jag börjar med hinderna. Skorstenar, takkupor, träd, grannfasader och till och med närliggande master kan ge helt olika skuggmönster beroende på säsong. På platta tak lägger jag dessutom till panelradernas egen skuggning, eftersom en dålig vinkel eller för kort radavstånd kan äta upp en oväntat stor del av produktionen.

Energiforsk beskriver en enkel tumregel som jag tycker är nyttig i tidig planering: om ett skuggande objekt står närmare än ungefär tre gånger höjdskillnaden mellan objektet och panelen bör man vara extra försiktig. Det är ingen exakt lag, men den hjälper mig att sortera bort de tak där skuggan sannolikt blir ett återkommande problem. På platta tak blir samma logik relevant för radavståndet; vid 15 graders lutning och en modulbredd på 1 meter krävs ungefär 1,7 meter i Lund och Stockholm, och ungefär 1,9 meter i Kiruna, för att undvika intern skuggning mellan 9 och 15 under sommaren.

När jag har den bilden klar brukar det bli mycket lättare att välja mellan ren omplacering, optimerare eller en mer avancerad lösning.

Vilken teknik som hjälper mest mot skuggning

Jag ser ofta att folk hoppar direkt till optimerare, men det är inte alltid den bästa eller billigaste vägen. Det viktigaste är att välja teknik efter skuggmönstret, inte efter hur avancerad lösningen låter.

Det här är också platsen där MPPT är värt att förstå. MPPT står för maxeffektspårning och är växelriktarens sätt att hela tiden söka den punkt där panelerna ger mest effekt. Ju mer olika förutsättningar panelerna har, desto mer värdefullt blir det att låta varje panel eller del av anläggningen arbeta mer självständigt. Ett moduloptimerat system blir därför ofta bättre än en vanlig stränglösning på tak med blandad skuggning, men på ett jämnt och öppet tak är vinsten ofta mindre än prislappen.

För ett normalstort villatak kan skillnaden mellan en vanlig strängväxelriktare och ett moduloptimerat system hamna runt 25 000 kronor, så jag brukar alltid väga extra produktion mot faktiskt behov. Nästa fråga är därför inte bara vad som fungerar, utan när merkostnaden verkligen betalar sig.

När optimerare faktiskt lönar sig

Jag brukar se optimerare som en försäkring mot ojämna förutsättningar, inte som ett universalmedel. De ger mest mening när skuggan träffar en del av taket men inte en annan, när takfallet är uppdelat i flera riktningar eller när några paneler regelbundet utsätts för trädskuggor medan andra ligger helt öppet.

• Det brukar löna sig när skuggan är tydligt lokal, återkommer dagligen och bara träffar en del av anläggningen.
• Det lönar sig sämre när hela strängen har ungefär samma ljusförhållanden hela dagen.
• Det är ofta onödigt dyrt om skuggan går att lösa med bättre placering av paneler eller genom att dela upp anläggningen smartare.

Jag brukar också skilja på produktion och användning. Ett batteri kan göra att du använder mer av den el du redan producerar, men det tar inte bort produktionsförlusten från skugga. Därför ska batteri, optimerare och panelplacering inte blandas ihop som om de löste samma problem. Batteriet jämnar ut tiden, optimeraren jämnar ut panelernas olika arbetsvillkor.

Om taket har blandad skuggning och du dessutom gillar per-paneldata i appen blir moduloptimering extra intressant. Om du däremot har ett enkelt sydvänt tak med få hinder är det ofta bättre att lägga pengarna på fler paneler eller ett större batteri än på mer elektronik.

Misstagen jag hade undvikit på skuggiga tak

De flesta misstag jag ser handlar inte om dåliga paneler utan om dålig planering. Skuggproblemet går nästan alltid att göra mindre, men bara om man tar det på allvar innan installationen är beställd.

• Att bara titta mitt på dagen fungerar dåligt. En skugga som ser oskyldig ut klockan 12 kan vara betydligt mer störande under morgon eller sen eftermiddag när strålarna kommer från lägre vinkel.
• Att glömma framtida skuggor är vanligt. Träd växer, nya byggnader kommer upp och en till synes fri sydvägg kan få sällskap av ett nytt hinder inom några år.
• Att anta att alla paneler påverkas lika leder ofta fel. En enda panel i fel läge kan dra ner en hel sträng mer än man önskar.
• Att överköpa elektronik blir dyrt. I vissa fall är det bättre att ändra layouten än att försöka rädda en dålig layout med optimerare.
• Att ignorera takets egna skuggor är ett klassiskt fel. Takkupor, ventilationsrör och skorstenar är inte små detaljer när solen står lågt.

Det här är också varför jag gillar teknikutvecklingen i moderna solcellsanläggningar, men inte låter den ersätta sunt förnuft. Bra hårdvara gör ett skuggigt tak mer användbart, men den dåliga geometrin försvinner inte av sig själv.

När de här felen är undvikna blir det mycket lättare att göra en realistisk prioritering mellan layout, växelriktare och extra funktioner.

Det jag skulle prioritera på ett skuggigt tak

Om jag fick börja om på ett tak med blandad skuggning skulle jag göra tre saker i rätt ordning: först kartlägga skuggan över året, sedan försöka flytta panelerna bort från de värsta zonerna och först därefter avgöra om optimerare eller mikroväxelriktare behövs. Det är nästan alltid billigare att bygga rätt från början än att försöka rädda fel layout i efterhand.

Min tumregel är enkel: ju mer lokal och ojämn skuggningen är, desto mer motiverad blir panelvis styrning. Ju mer jämn och mild skuggningen är, desto större chans att en vanlig stränglösning räcker bra. Och om taket är så utsatt att stora delar skuggas under den bästa produktionstiden, då ska man vara ärlig nog att säga att det kanske inte är rätt tak för maximal solel alls.

Det mest användbara nästa steget är därför inte att köpa mer teknik, utan att rita upp taket, markera skuggkällorna och jämföra två eller tre alternativa placeringar mot varandra.
