Bakom solceller tillverkning finns en ganska exakt industrikedja: rening av kisel, framställning av wafers, cellprocess, laminering och tester som avgör om panelen håller i decennier. Det är den kedjan som i praktiken avgör verkningsgrad, hållbarhet och en stor del av klimatavtrycket. Här går jag igenom hur processen ser ut, vilka tekniker som dominerar och vad du faktiskt bör bry dig om som husägare eller nyfiken läsare.
Det viktigaste om hur solceller tillverkas och vad det betyder för dig
- Kisel dominerar marknaden och står för ungefär 95 procent av dagens solpaneler.
- Processen går från mycket ren råvara till ingot, wafer, cell och till sist färdig modul.
- De avgörande stegen är texturering, dopning, passivering, metallisering och laminering.
- Kvalitet syns inte bara i toppeffekt utan i hur panelen klarar sprickor, fukt och temperaturväxlingar.
- I svensk kontext tar det ofta ungefär 2 till 3 år att producera tillbaka den energi som gått åt för att tillverka, transportera och driva en anläggning.
- Perovskit och tandem är lovande, men de är fortfarande mer framtid än standard i stor skala.
Vad solcellstillverkning faktiskt omfattar
Jag brukar se solcellstillverkning som tre nivåer som måste fungera ihop: material, cell och modul. Först renas råvaran så att den blir tillräckligt ren för att fungera som halvledare, sedan formas den till själva cellen som omvandlar ljus till el, och till sist byggs cellerna in i en modul som tål regn, snö, vind och åratal av UV-ljus.
Det är också här många missar vad som egentligen skiljer en bra panel från en medioker. Två paneler kan ha liknande watt på pappret, men helt olika livslängd, degraderingstakt och tolerans för små produktionsfel. Jag tittar därför alltid på tillverkningen som mer än bara fabrik och maskiner. Den säger mycket om hur panelen kommer att bete sig när den väl sitter på taket.
Det amerikanska energidepartementet beskriver kisel som den klart vanligaste materialbasen i dagens solceller, och det är ingen slump. Kisel ger en bra kombination av verkningsgrad, pris och lång livslängd, vilket är skälet till att just den processkedjan har blivit industristandard.
När den bilden är tydlig blir nästa steg att se hur råvaran faktiskt formas till en fungerande solcell.
Så blir kisel till en fungerande solcell

Den vanligaste vägen börjar med kvarts eller kiselsand som renas till polysilikon, alltså mycket ren kiselråvara. Den reningen är energikrävande, men den måste vara exakt. Om materialet innehåller för mycket orenheter tappar cellen både effektivitet och stabilitet.
Därefter smälts kislet och formas till stora kristallblock, så kallade ingots. I monokristallin produktion växer ett enda kristallmönster fram, ofta via Czochralski-metoden. I polykristallin produktion stelnar materialet mer grovkornigt. Ingoten kapas sedan till tunna wafers med diamantbelagda sågtrådar. Det sågspån som uppstår kallas kerf, och det är ett av de tydligaste exemplen på varför materialutbytet spelar så stor roll i den här industrin.
- Rening av råvara där målet är solar-grade kisel med mycket hög renhet.
- Kristalltillväxt där materialet formas till ingots med önskad struktur.
- Sågning till wafers där tunna skivor blir basen för den färdiga cellen.
- Ytbehandling där skador från sågningen tas bort och ytan görs bättre på att fånga ljus.
Det är här den faktiska cellen börjar ta form. När wafern är klar handlar resten om att styra elektronerna rätt, och det är den delen som avgör om ljuset verkligen blir användbar el.
Från wafer till aktiv cell
Jag brukar beskriva cellprocessen som halvledarhantverk med industriell precision. Först textureras ytan så att den släpper in mer ljus och minskar reflektion. Sedan dopas materialet, vilket betyder att man inför ämnen som skapar ett elektriskt fält i cellen. Det fältet bildar en diod, alltså den struktur som gör att strömmen kan flöda i en riktning.
Ovanpå detta lägger tillverkaren ofta passiveringslager och antireflexbehandling. Passivering minskar rekombination, det vill säga att laddningar slås ut innan de hinner tas till vara. Sedan kommer metallisering, där tunna ledande kontaktlinjer läggs på ytan så att den uppkomna strömmen faktiskt kan samlas upp och ledas vidare.
Det här är också skälet till att arkitekturer som PERC, TOPCon och heterojunction har blivit så viktiga. De handlar inte om att byta ut hela principen, utan om att förbättra hur ytorna behandlas, hur laddningar fångas upp och hur lite energi som försvinner på vägen ut ur cellen.
Om wafern är hjärtat i processen är cellprocessen nervsystemet. Nästa steg är att bygga ihop cellerna så att de blir en modul som går att montera på ett svenskt tak.

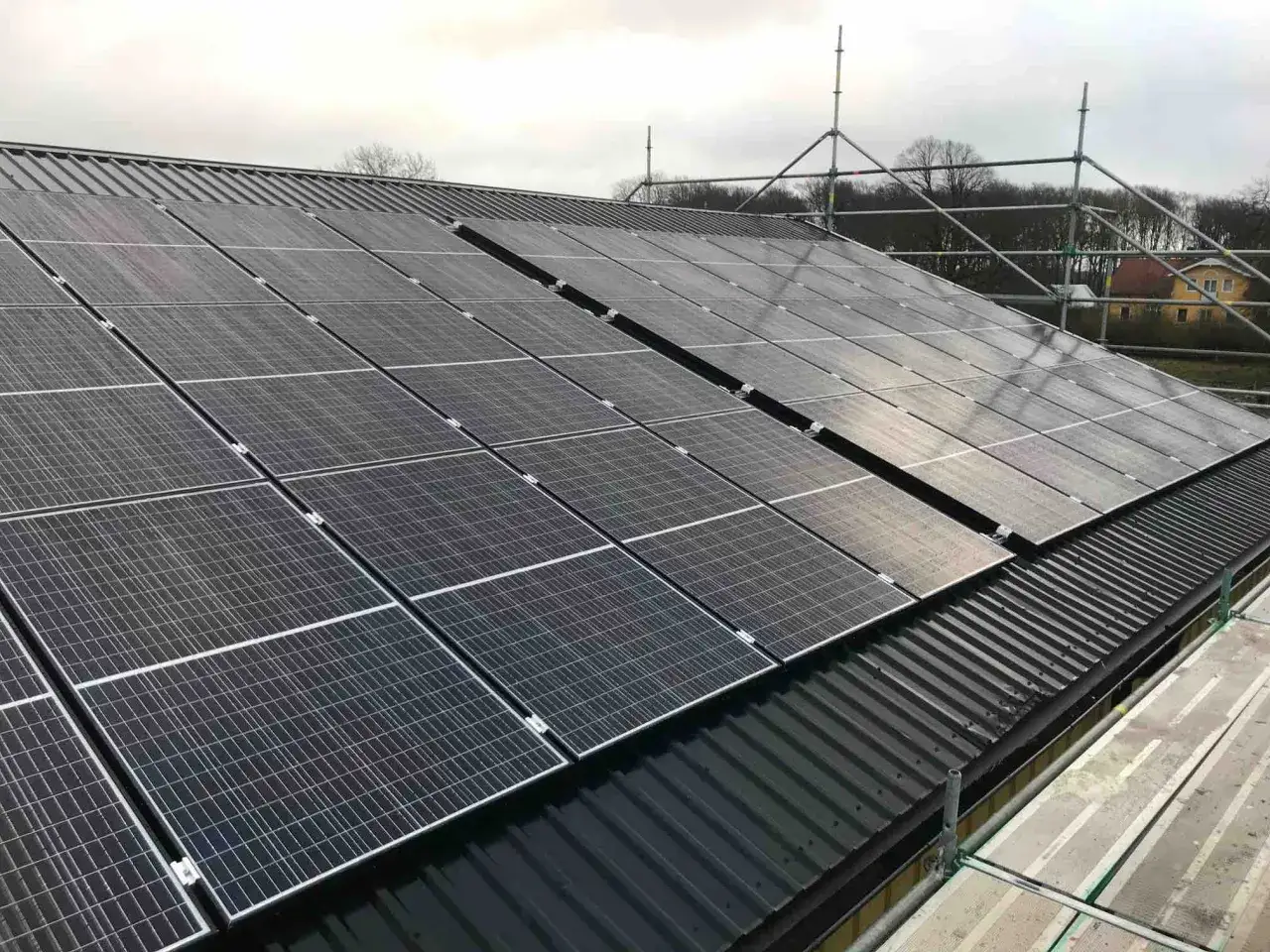

Så byggs en färdig modul
När cellerna är färdiga ska de kopplas ihop i strängar, ofta med tunna kopparband som löds mot kontaktpunkterna. Den processen kallas tabbing och stringing. Därefter läggs cellsträngarna mellan glasskivor eller mellan glas och en baksidesfilm, tillsammans med inkapslingsmaterial som skyddar mot fukt och mekanisk påverkan.
Hela paketet lamineras under värme och tryck så att det blir tätt och stabilt. Till slut monteras ofta en aluminiumram och en kopplingsbox. Det är en ganska jordnära detalj, men den gör stor skillnad: om lamineringen eller tätningen är svag kommer fukt förr eller senare in, och då börjar effekten falla snabbare än många räknar med.
Jag tycker det här är den punkt där man verkligen ser skillnaden mellan en cell och en produkt. Cellen kan fungera bra i laboratoriet, men modulen måste också tåla transport, takmontage, snölast och åratal av temperaturväxlingar. När det sitter på plats är det inte längre bara en elektrisk komponent, utan en väderutsatt byggprodukt.
Det är också därför olika tillverkningsspår har vuxit fram. Vissa optimerar för hög verkningsgrad, andra för lägre materialåtgång eller enklare deponering.
Därför tillverkas olika paneltyper på olika sätt
Det finns mer än ett sätt att göra en solcell, och tillverkningsvägen styr ofta både pris och prestanda. I praktiken är kisel fortfarande standarden, men tunnfilm och nya tandemlösningar visar vart utvecklingen är på väg.
| Teknik | Hur den byggs | Det starka | Det svåra |
|---|---|---|---|
| Monokristallint kisel | Ett enda kristallmönster växer fram och sågas till wafers | Hög verkningsgrad och mycket beprövad teknik | Mer komplex tillverkning och ofta högre pris |
| Polykristallint kisel | Flera kristallområden stelnar i samma block | Enklare och ofta billigare process | Lägre verkningsgrad och mindre vanlig i nya premiumsystem |
| Tunnfilm | Aktiva lager deponeras direkt på glas eller annat underlag | Mindre materialåtgång och vissa specialanvändningar | Kräver annan kapsling och når ofta lägre effektivitet |
| Perovskit och tandem | Tunna lager printas, coatade eller vakuumdeponeras, ofta i kombination med kisel | Mycket hög potential och snabb utveckling | Skalning, hållbarhet och bankability återstår |
Det amerikanska energidepartementet beskriver perovskit som en teknik med hög potential, men också som något som ännu inte tillverkas i stor skala. Det är den viktiga skiljelinjen: lovande i labb betyder inte automatiskt robust i industrin. För en vanlig köpare är det därför klokt att skilja mellan det som fungerar i en forskningsmiljö och det som faktiskt har bevisad drift ute i fält.
Bankability betyder i praktiken att banker, försäkringsbolag och projektutvecklare litar på att tekniken håller sin prestanda över tid. Det är ett bra ord att känna till, eftersom det ofta säger mer om mognad än en snygg watt-siffra i en broschyr.
Men även en mogen teknik kan bli dålig om kvaliteten inte kontrolleras ordentligt. Därför är testerna minst lika viktiga som själva tillverkningen.
Kvalitetstesterna som avgör livslängden
Jag brukar säga att de mest intressanta delarna i produktionen ofta är de minst spektakulära. Det är testerna som avslöjar om en panel verkligen är byggd för att klara 25 till 30 år, inte bara för att se bra ut på ett datablad.
- Flashtest mäter panelens faktiska effekt och sorterar den i rätt effektklass.
- Elektroluminescens avslöjar mikrosprickor, dåliga lödfogar och andra fel som inte alltid syns med blotta ögat.
- Temperaturcykler simulerar upprepade växlingar mellan varmt och kallt klimat.
- Fukt- och värmetester visar om kapsling och laminat verkligen står emot långvarig exponering.
- Mekaniska belastningstester kontrollerar hur panelen beter sig under vind- och snölaster.
Små produktionsfel kan få stora följder senare. En mikrospricka kanske inte sänker effekten direkt, men den kan utvecklas när panelen utsätts för temperaturväxlingar, belastning och fukt. Därför är jämn processkontroll ofta viktigare än aggressiv produktionshastighet.
Om du någon gång har undrat varför två paneler med liknande specifikationer kan bete sig olika efter några år, är det här en stor del av svaret. Nästa fråga blir då hur allt detta hänger ihop med klimatpåverkan och svenska förhållanden.
Miljöpåverkan och återvinning i svensk kontext
Energimyndigheten lyfter att den största miljöpåverkan för solceller uppstår vid själva tillverkningen. De bedömer också att det i svensk kontext tar ungefär två till tre år innan en solcellsanläggning har producerat lika mycket energi som gått åt för att tillverka, transportera och driva den. Det är en viktig siffra, eftersom den sätter livslängd i rätt perspektiv: om panelen ska vara i drift i 25 år eller mer blir den tidiga energiskulden relativt liten.
Samtidigt betyder det här inte att alla paneler är lika bra ur klimatperspektiv. Produktionsland, elmix, materialåtgång och transportvägar spelar roll. Tillverkning med fossil tung el ger ett större avtryck än tillverkning som drivs effektivt och mer förnybart. Jag tycker därför att transparens i leverantörskedjan har blivit en större kvalitetsfråga än många tror.
Återvinning är också på väg att bli en mer konkret del av branschen. För svenska hushåll är det viktigt att tänka långsiktigt redan vid köp: bättre materialval, bättre spårbarhet och bättre dokumentation gör det enklare att hantera panelerna när de en dag ska bytas ut. Det här är särskilt relevant om panelerna ska kopplas ihop med batteri och smart styrning, där hela systemet gärna ska leva lika länge som taket självt.När miljöavtrycket är tydligt blir det lättare att göra ett smart köpbeslut, och det är där jag själv lägger tyngdpunkten.
Det jag skulle kontrollera innan jag väljer paneler
Om jag skulle välja paneler i dag skulle jag inte börja med mest watt per krona. Jag skulle börja med tillverkningsspåret, testnivån och hur öppet tillverkaren beskriver kvaliteten. En något dyrare panel med dokumenterad process och stabil degradering är ofta ett bättre köp än en billig modul med otydlig bakgrund.
- Jag skulle vilja veta om panelen är byggd på monokristallint kisel, tunnfilm eller en nyare hybridlösning.
- Jag skulle be om uppgift om produktgaranti och effektgaranti var för sig.
- Jag skulle kontrollera att panelerna är testade för fukt, värme, mekanisk belastning och mikrosprickor.
- Jag skulle fråga hur tillverkaren arbetar med spårbarhet, återvinning och materialval i moduluppbyggnaden.
- Jag skulle prioritera jämn prestanda över många år framför aggressiva toppvärden i databladet.
Det är i de här detaljerna skillnaden mellan en panel som bara producerar el och en panel som gör det stabilt, tyst och förutsägbart under lång tid. För ett svenskt hem är det ofta den senare egenskapen som ger bäst totalvärde, särskilt när panelerna ska samspela med växelriktare, batteri och smart energistyrning.
