Brandkårsbrytare solceller - Säker placering och funktion

En bra frånkopplingslösning på DC-sidan kan göra stor skillnad när en solcellsanläggning ska servas eller när räddningstjänsten behöver agera snabbt. Men den fungerar bara som tänkt om den är rätt projekterad, rätt monterad och tydligt märkt. Här går jag igenom vad en sådan brytare faktiskt gör, när den behövs, hur jag skulle placera den och vilka detaljer som avgör om lösningen blir säker i praktiken.

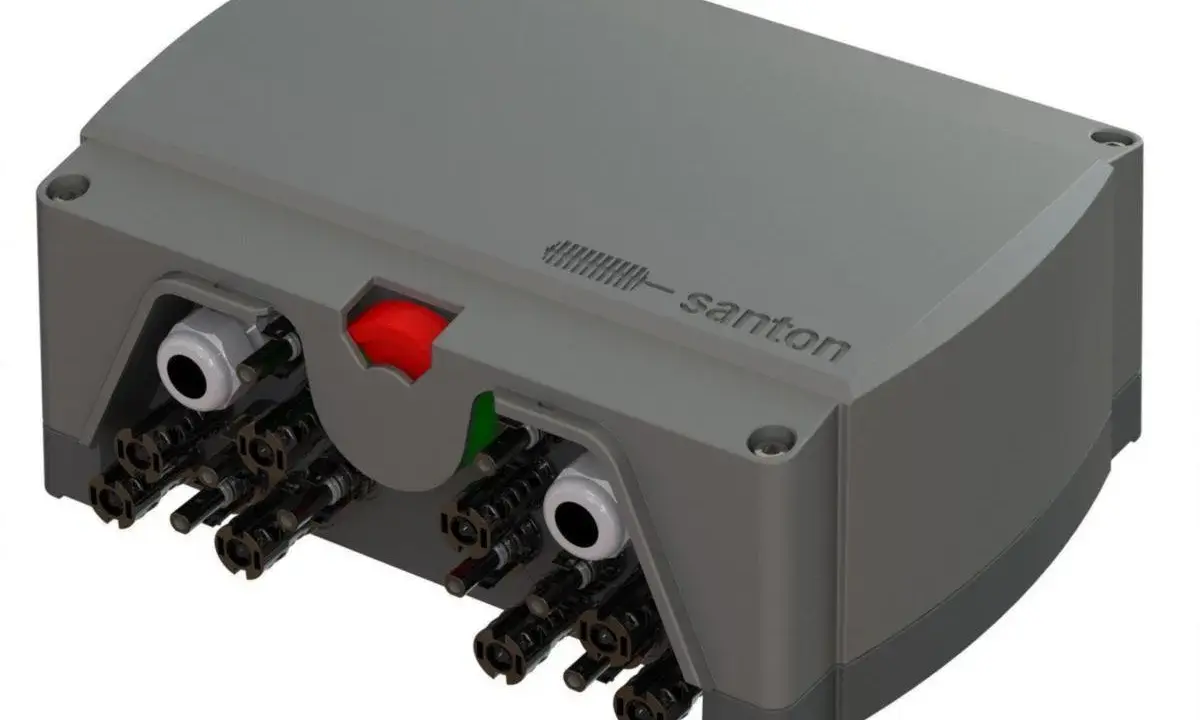

Så fungerar en brandkårsbrytare i en solcellsanläggning

I praktiken handlar det om en frånkoppling på likströmssidan, alltså mellan solpanelerna och växelriktaren. Syftet är att snabbt minska den del av anläggningen som fortfarande kan vara spänningssatt när någon behöver arbeta nära byggnaden eller på taket. Det är också viktigt att förstå begränsningen: panelerna fortsätter att producera el så länge de får ljus, så brytaren gör inte hela systemet ”dött” på samma sätt som många tror.

Jag brukar därför se den här lösningen som ett sätt att göra insatsen mer kontrollerad, inte som en garanti för total säkerhet. En AC-brytare bryter växelriktaren mot nätet, men den gör inte panelerna spänningslösa. Därför måste man alltid veta vilken del av anläggningen som faktiskt frånkopplas och vad som fortfarande kan vara aktivt.

Det är också här många missförstånd börjar. Om någon tror att en enda knapp löser hela riskbilden blir projekteringen ofta för slarvig. Och när det händer blir nästa fråga inte om man ska ha en brytare, utan vilken lösning som ger minst risk i just den här byggnaden.

Vilken lösning jag väljer i olika typer av anläggningar

Jag tycker att man ska välja utifrån takets geometri, kabeldragningen, åtkomst för räddningstjänsten och hur mycket DC som faktiskt måste löpa genom byggnaden. Det är lätt att göra brandkårsbrytaren till standardlösningen för allt, men det är sällan den bästa utgångspunkten. I många fall är det bättre att först minska mängden spänningssatt DC-kablage och därefter avgöra om en separat brytare ens tillför något.

Elsäkerhetsverket visar samtidigt att 100 brand- och brandtillbud kopplades till solcellsanläggningar under 2018–2023. Det betyder inte att en brytare i sig är problemet, men det visar att små detaljer i layout, montage och underhåll faktiskt spelar roll. Jag ser därför brytaren som ett verktyg, inte som en ursäkt för dålig design.

När valet av lösning är gjort återstår den del som ofta avgör om allt fungerar i verkligheten: var komponenten ska sitta och hur den ska nås.

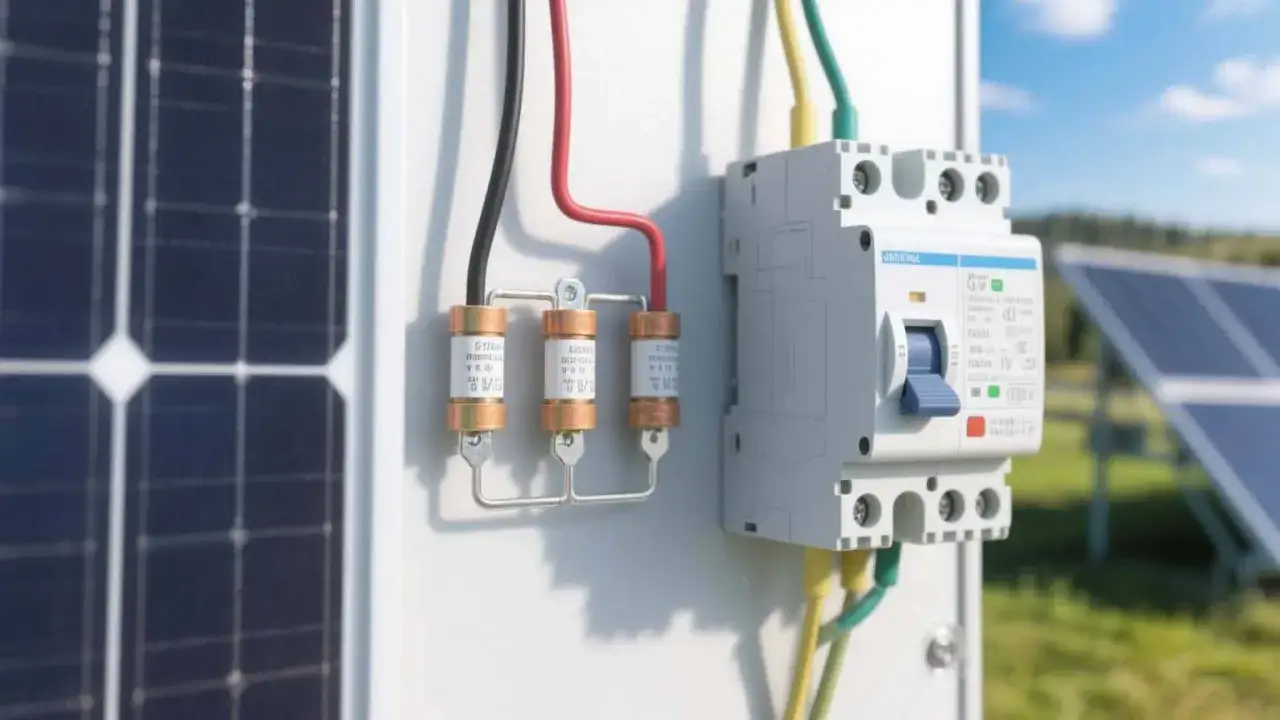

Så planerar jag placeringen innan jag börjar montera

När jag projekterar utgår jag från tre frågor. Var ska räddningstjänsten komma in? Hur kort kan jag göra den spänningssatta sträckan? Och hur ska den som servar anläggningen hitta brytaren utan att leta?

• Placera brytaren där den går att nå snabbt. Om den används för insats ska den ligga där räddningstjänsten naturligt passerar, inte gömd bakom annan utrustning.
• Håll DC-sträckan kort och synlig. Ju mindre dold kabeldragning, desto lättare är det att förstå systemet och undvika onödiga risker.
• Undvik direkt värme och väderpåverkan. En brytare som sitter utsatt för regn, kondens och stark sol får sämre förutsättningar över tid.
• Tänk på åtkomst för service. Det ska gå att kontrollera och underhålla komponenten utan att man behöver demontera halva taklösningen.
• Planera märkningen samtidigt. En bra placering utan tydlig skyltning är fortfarande en halv lösning.

Jag vill också att placeringen ska vara logisk för den som kommer till byggnaden första gången. Om det finns ett tydligt brandlarm, en brandförsvarstablå eller en naturlig angreppsväg, ska man samla informationen där. På större fastigheter är det ofta bättre att tänka i sektioner och tydliga kontaktpunkter än att förlita sig på en enda knapp någonstans på fasaden.

När läget är rätt valt blir nästa steg att montera så att brytaren inte själv blir en brandrisk.

Monteringsdetaljer som avgör om lösningen håller över tid

Det här är den del många underskattar. En brytare som sitter rätt på ritningen kan ändå bli ett svagt kort om kapsling, kablage och återställning inte är genomtänkta. Jag ser det som en ren kvalitetsfråga: det som ska öka säkerheten får inte samtidigt skapa nya felpunkter.

Kapsling och miljö

Kapslingen ska vara anpassad för den miljö där den sitter. Utomhus betyder väderskydd, tät genomföring och ett montage som inte samlar vatten. Jag vill också se att komponenten sitter på ett underlag som inte bidrar till brandspridning och att den inte placeras där den får onödigt hög temperatur från sol eller från underliggande takmaterial.

Kablage och kontaktdon

Här går det ofta fel. Löst hängande kablar, dåligt mekaniskt skydd och olika typer av kontaktdon i samma kedja är sådant som jag betraktar som röda flaggor. Likströmskablage ska vara så kort, tydligt och skyddat som möjligt. Varje extra skarv är en potentiell felpunkt, särskilt när anläggningen står ute år efter år.

Manövrering och återställning

Brytaren ska vara mekanisk och inte kunna återgå automatiskt till ursprungsläget. Det låter enkelt, men det är en viktig detalj. Om en funktion återställer sig själv efter ett larm eller ett strömavbrott kan den skapa en falsk känsla av säkerhet. Jag vill också att användaren ska förstå vad som bryts, vad som inte bryts och hur systemet återställs på ett kontrollerat sätt.

• Montera inte brytaren där vatten kan leta sig in i genomföringar och kapsling.
• Blanda inte kontaktdon eller komponenter från olika tillverkare utan en tydlig teknisk motivering.
• Lita inte på en lösning med många snabbkopplingar om den inte är byggd för just den miljön.
• Lägg inte brytaren under den zon där värmen och väderväxlingarna är som störst.
• Glöm inte att dokumentera hur anläggningen är uppbyggd när montaget är klart.

Min erfarenhet är att en enkel och robust lösning nästan alltid slår en avancerad lösning som ingen riktigt vågar serva. Och det leder direkt till nästa punkt: hur anläggningen ska märkas och lämnas över.

Skyltning och dokumentation som gör jobbet lättare för räddningstjänsten

Räddningstjänsten Väst rekommenderar att brytare till växelriktare i första hand placeras i angreppsvägen och att det finns tydliga anvisningar om funktionen vid brytaren. Det är en bra tumregel även för andra installationer: den som kommer först ska snabbt förstå vad anläggningen innehåller och var den kan frånkopplas.

• Skylt vid entré eller angreppsväg. Den ska tydligt visa att byggnaden har en solcellsanläggning.
• Skylt vid central eller brandförsvarstablå. Om byggnaden har ett brandlarm är det logiskt att samla informationen där också.
• Enkel översikt över anläggningen. Visa paneler, växelriktare, brytare och eventuellt batterilager på ett sätt som går att läsa snabbt.
• Uppgift om återställning. Den som behöver använda anläggningen ska veta hur systemet slås till igen efter en frånkoppling.
• Kontaktuppgifter och manualer. Spara teknisk dokumentation så att service och framtida kontroller kan göras utan gissningar.

Jag brukar säga att dokumentationen är en del av själva installationen, inte ett bilagejobb som kan lämnas till sist. Om någon ska arbeta på taket, byta en komponent eller fatta beslut i ett stressat läge måste informationen vara där direkt. Annars spelar det mindre roll hur dyr utrustningen är.

Det blir ännu viktigare när batterilager, reservdrift eller smart styrning finns i samma system.

När batterilager och smart styrning finns i samma system

Här blir det lätt att tro att en enda nödknapp löser allt. Det gör den inte. När batteri, växelriktare och solpaneler samverkar måste man veta exakt vad som bryts vid nätbortfall, brandlarm och manuell frånkoppling. Om den bilden är oklar ska anläggningen inte lämnas över som färdig.

Jag vill alltid få svar på fyra saker innan jag godkänner lösningen: bryts panelsträngarna, bryts växelriktaren, bryts batteriet och påverkas eventuell ö-drift eller reservkraft? Om svaret är ”delvis” måste det framgå mycket tydligt för användaren. Ett system som ser enkelt ut på väggen kan i praktiken vara betydligt mer komplext än så.

Det är också därför jag är försiktig med smarta styrningar som ger intryck av att allt är säkert bara för att en app visar ”av”. En logik i mjukvara är inte samma sak som en tydlig fysisk frånkoppling. Vid batterilager handlar det om hela energikedjan, inte bara panelerna på taket.

Om du bygger nytt eller gör om en äldre anläggning är mitt råd att låta installatören visa en konkret frånkopplingssekvens på plats. Inte i teorin, utan så att du ser vad som händer steg för steg.

Det som brukar göra störst skillnad när anläggningen lämnas över

• Korta och skyddade DC-sträckor väger tyngre än extra hårdvara som bara ser trygg ut.
• Placeringen måste fungera för både servicepersonal och räddningstjänst, inte bara för montören.
• En mekanisk brytare utan automatisk återställning är betydligt lättare att lita på i skarpt läge.
• Skyltning, ritningar och manualer ska lämnas över tillsammans med anläggningen.
• Har du batterilager måste hela systemet testas som en helhet, inte del för del i blindo.

Om jag ska sammanfatta min praktiska hållning i ett enda råd är det här: välj den enklaste lösningen som fortfarande ger bra säkerhet, bygg den med korta och tydliga kabelvägar och gör överlämningen så tydlig att någon annan kan förstå anläggningen utan att gissa. Den bästa brandkårsbrytaren är inte den mest avancerade, utan den som är enkel att nå, enkel att förstå och svår att missförstå när det verkligen gäller.
