Rätt solkablar avgör inte bara hur mycket effekt som faktiskt når växelriktaren, utan också hur tryggt och hållbart anläggningen fungerar år efter år. Här går jag igenom när en solcellskabel 4mm2 är ett rimligt val, hur den ska dras och fästas, vilka kabeltyper som passar i svensk miljö och vilka misstag jag själv hade undvikit på ett tak.
Fokus ligger på det praktiska: spänningsfall, böjradie, skydd mot slitage, genomföringar och vad som skiljer en snygg dragning från en lösning som börjar ge problem efter första vintern.
Det viktigaste att få rätt innan kabeln dras
- 4 mm² passar oftast bäst för korta DC-sträckor med måttlig ström.
- Välj en kabel avsedd för solceller, helst med märkning som H1Z2Z2-K och standard enligt EN 50618.
- Kabeln ska vara korrekt förlagd, fäst och skyddad mot yttre påverkan.
- Vid längre avstånd eller högre ström ger 6 mm² ofta bättre marginal.
- Det är dragning, böjradie och avlastning som avgör livslängden i praktiken.
När 4 mm² räcker och när den inte gör det
Jag brukar utgå från två saker: strömmen i strängen och den faktiska kabellängden på DC-sidan. Om kabeln är kort och strömmen modest fungerar 4 mm² ofta bra; när avståndet växer blir spänningsfallet snabbt mer relevant än själva inköpspriset.
Som grov riktlinje siktar jag ofta på omkring 1-3 procent spänningsfall på DC-sidan. Kom ihåg att längden räknas fram och tillbaka, alltså hela slingan mellan panel och växelriktare.
| Situation | 4 mm² | 6 mm² |
|---|---|---|
| Korta sträckor mellan panel och växelriktare | Ofta fullt tillräckligt | Ofta mer än nödvändigt |
| Längre takdragningar eller högre ström | Kan bli snävt | Ger bättre marginal |
| Montage där kabeln ska passera flera böjar | Smidigare att hantera | Något styvare men robustare |
| Prioritet | Lägre materialkostnad | Lägre risk för spänningsfall |
Det är därför jag ser 4 mm² som standardvalet i många mindre takdragningar, men inte som ett universalsvar. Nästa steg är att titta på själva kabeltypen, för area ensam säger inte allt.

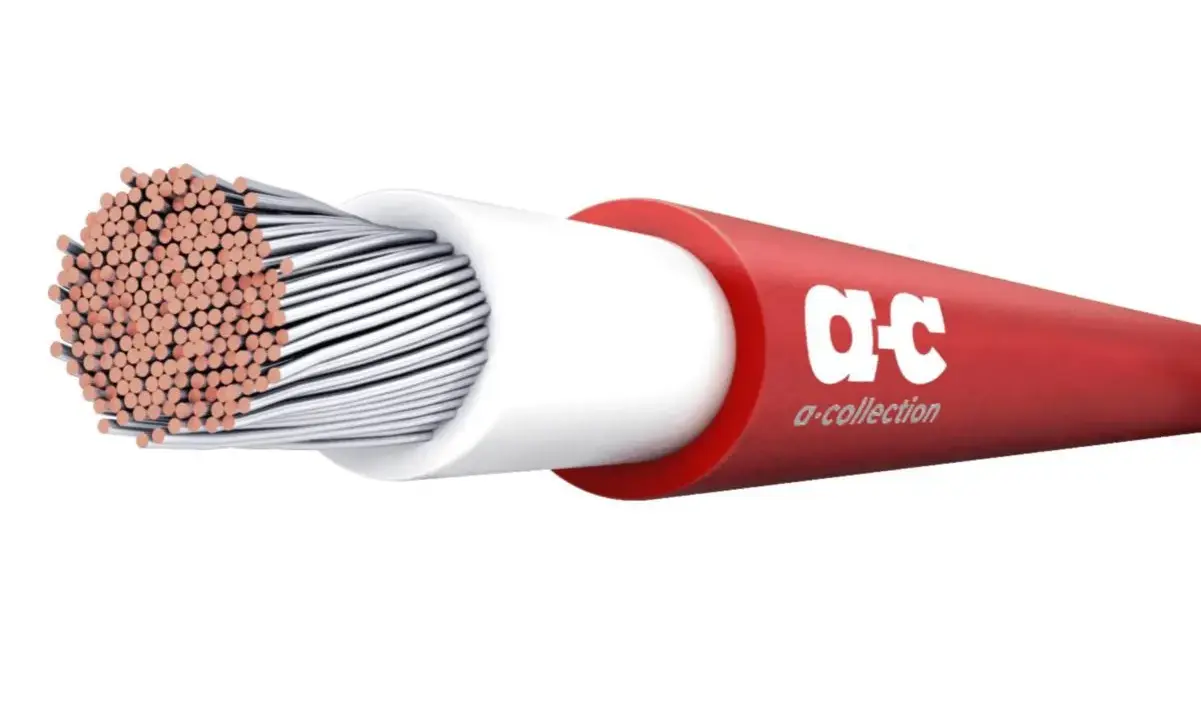

Vilken kabeltyp du ska välja för svenska solcellsinstallationer
För svenska takmiljöer vill jag ha en kabel som är byggd för solceller, inte en vanlig installationskabel. I praktiken betyder det oftast H1Z2Z2-K enligt EN 50618, med UV-tålig isolering, halogenfri konstruktion och en DC-klassning som passar PV-system. I en vanlig databladsspecifikation ser man ofta 1000/1000 V AC, 1500/1500 V DC, temperaturintervall som klarar både vinterkyla och sommarvärme, samt en minsta böjradie som måste respekteras.
SEK:s handbok för solceller lyfter just dimensionering, komponentval, installation, inkoppling och drifttagning. Den ordningen tycker jag är rätt att hålla sig till, eftersom kabelfrågan inte går att separera från resten av systemet.
| Kontrollpunkt | Bra nivå för en solkabel | Varför det spelar roll |
|---|---|---|
| Standard | EN 50618 / H1Z2Z2-K | Visar att kabeln är avsedd för PV-drift |
| Spänning | 1500/1500 V DC eller minst enligt systemkravet | Ger marginal när anläggningen växer |
| Temperatur | Ungefär -40 till +90 °C i fast läge | Tål svensk vinter och varm sommar |
| Böjradie | Minst 4x ytterdiametern fast, 6x vid flexibel hantering | För hårda böjar skadar ledaren |
| Egenskaper | UV-, ozon- och väderbeständig, gärna halogenfri | Längre livslängd utomhus |
Jag hade inte nöjt mig med att kabeln bara marknadsförs som “solar”. Databladet ska visa vad den tål, hur den får monteras och vilken miljö den är gjord för. När det är tydligt blir själva dragningen mycket enklare att planera.

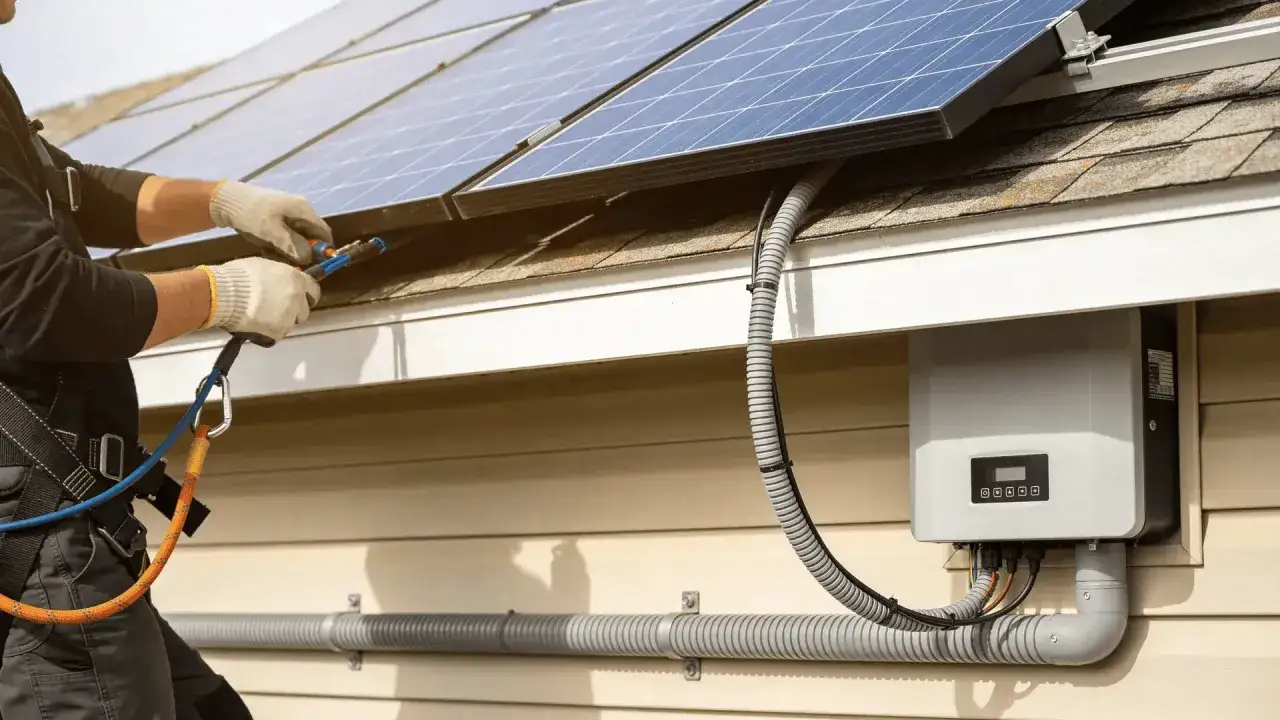

Så drar och fäster du kabeln på taket
Enligt Elsäkerhetsverket ska kablarna mellan panelerna och växelriktaren vara korrekt förlagda, fästa och skyddade mot yttre påverkan. Det är i grunden samma synsätt jag använder när jag bedömer en installation: kabeln ska inte bära sig själv, och den ska inte kunna nöta mot något.
- Planera en tydlig dragning från panelrad till växelriktare eller kombibox innan du börjar fästa något.
- Lämna lite slack för temperaturväxlingar, men inte så mycket att kabeln kan röra sig fritt i vind.
- Använd UV-beständiga klämmor eller buntband som är avsedda för utomhusbruk.
- Skydda kabeln där den passerar vassa kanter, plåtkanter, takpannor eller andra slitställen.
- Låt inte kontaktdon hänga och bära draget i kabeln.
- Följ minsta böjradie hela vägen, särskilt vid hörn och genomföringar.
Det som ofta blir fel är inte själva kabeltypen utan mekaniken runt den. En kabel som ligger still och ser snygg ut dag ett kan börja skava först efter första vintern, när snö, vind och rörelser gör sitt. Därför lägger jag alltid lika mycket vikt vid fästpunkterna som vid kabeln i sig.
Montering vid genomföringar, vägg och mark
När kabeln lämnar takytan blir skyddet ännu viktigare. Genomföringar ska vara täta, avlastade och placerade så att kabeln inte kläms när byggnaden rör sig eller när snö och is belastar konstruktionen.
Genom tak och fasad
Vid takgenomföringar vill jag ha en ren och tydlig lösning där kabeln inte tvingas göra en tvär böj precis vid hålet. En kort skyddssträcka i rör eller skyddsslang är ofta klokt, särskilt där kabeln kan möta plåt, trä eller murverk. Det är också här man märker om installatören tänkte på helheten eller bara på att få kabeln igenom väggen.
- Avlasta kabeln före och efter genomföringen.
- Skydda mot nötning där kabeln passerar material med skarpa kanter.
- Täta ordentligt mot fuktinträngning.
- Se till att kabeln inte hamnar i spänn när panelerna rör sig svagt i vind.
Läs också: Huvudbrytare 40A - Välj rätt & undvik misstag!
När kabeln går i mark
Om kabeln ska i mark vill jag att den antingen är avsedd för det eller ligger i ett skyddande rör. Tillverkarens datablad för H1Z2Z2-K anger ofta att kabeln lämpar sig för direkt förläggning i mark, men samtidigt att rör rekommenderas. I praktiken är det en rimlig hållning även i svenska villamontage, eftersom markmiljön utsätter kabeln för tryck, fukt och framtida grävning.
- Använd skyddsrör där kabeln riskerar mekanisk påverkan.
- Märk upp dragningen så att den går att hitta senare.
- Undvik onödiga skarvar under mark.
- Lägg inte kabeln så grunt att framtida trädgårdsarbete blir en risk.
När kabeln ska passera tak, vägg eller mark räcker det alltså inte att den “får plats”; den måste också vara skyddad mot rörelse, slitage och fukt.
Vanliga misstag som kostar mest i efterhand
De dyraste felen ser sällan dramatiska ut första dagen. Ofta handlar det om små saker som bygger problem över tid: för lång friflykt, för hårda böjar, fel kontaktdon eller en kabel som ligger och nöter mot takytan.
| Fel | Vad som kan hända | Bättre val |
|---|---|---|
| Vanlig installationskabel utomhus | UV-skador och sprickor | Välj kabel för solcellsbruk |
| För liten area på lång sträcka | Onödigt stort spänningsfall | Gå upp till 6 mm² när längden kräver det |
| För snäva böjar eller drag i kontaktdon | Mekaniska skador och sämre livslängd | Respektera böjradie och avlasta anslutningarna |
| Kabel mot vassa kanter | Nötningsskador | Använd skyddsslang eller bättre dragning |
| Kontakter som inte hör ihop | Dålig passform och ökad felrisk | Använd avsedda kontaktpar och rätt verktyg |
Det är också här myndighetskraven blir mer än bara teori. Poängen med att kablarna ska vara rätt förlagda och skyddade är just att undvika den här typen av slitage, där installationen ser okej ut men långsamt tappar kvalitet.
Kontrollen innan du slår på anläggningen
Innan anläggningen tas i drift vill jag att allt ska vara kontrollerat i lugn och ro. Det räcker inte med att det “ser bra ut” på håll. DC-sidan är för känslig för att man ska chansa, särskilt när en kabeldragning går genom flera olika miljöer på samma tak.
- Kontrollera polaritet och märkning på varje sträng.
- Se att alla kontaktdon är fullt insatta och låsta.
- Verifera att inga kablar ligger i spänn mot tak, vägg eller genomföring.
- Mät eller låt mäta isolationsresistans och kontinuitet.
- Dokumentera dragning, komponenter och eventuella avvikelser.
- Ta bilder innan paneler eller täckskikt stängs igen där det är möjligt.
Jag tycker att dokumentationen är undervärderad. En bra bild på kabelvägen sparar ofta timmar av felsökning senare, och det gäller lika mycket för service som för garantifrågor. När allt är kontrollerat får du dessutom en tydligare bild av om 4 mm² verkligen var rätt val från början eller om marginalen är för liten.
Det som gör störst skillnad när kabeln ska fungera i 25 år
Min enkla tumregel är att inte optimera på fel sak. En 4 mm²-kabel kan vara helt rätt, men bara om den är rätt typ, rätt dragen och rätt avlastad. Om du måste välja var pengarna gör mest nytta, lägger jag dem hellre på bra fästen, skydd där kabeln passerar utsatta ytor och en ordentlig kontroll än på onödigt grov area.
Det är så jag ser en bra solcellsinstallation i praktiken: inte en kabel som bara fungerar vid färdigställandet, utan en lösning som håller för värme, kyla, vind och service över lång tid. Gör du det jobbet ordentligt blir kabeldragningen något du nästan aldrig behöver tänka på igen, och det är precis så det ska vara.
