Det viktigaste att få rätt innan du beställer
- Rätt funktion först: huvudbrytaren bryter och frånskiljer, men den ersätter inte skyddet mot överlast eller kortslutning.
- Rätt storlek: välj modell efter ström, poltal och hur mycket plats som finns i kapslingen.
- Rätt montage: normutförande på DIN-skena passar många centraler, medan större anläggningar ofta kräver plåtmontering.
- Rätt moment: åtdragningsmomentet måste följas exakt, annars blir anslutningen sämre än den ser ut.
- Rätt ansvarsfördelning: fast elinstallation ska normalt utföras av ett registrerat elinstallationsföretag.

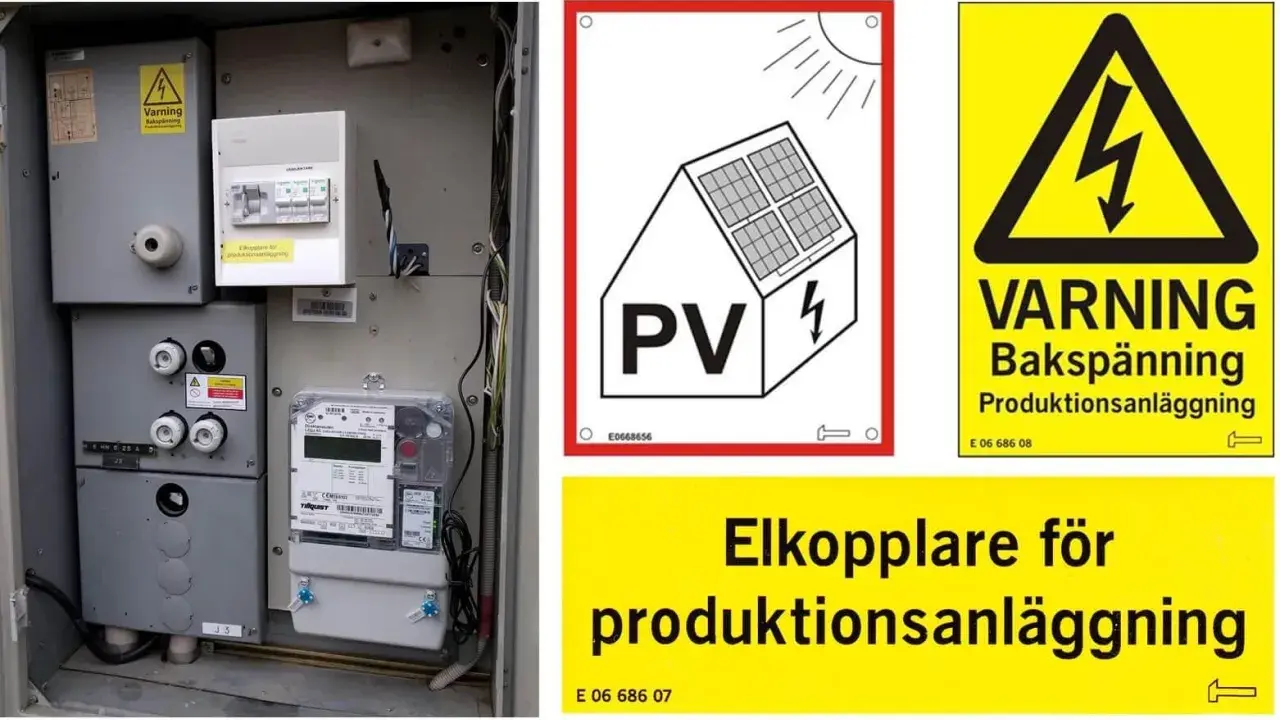

- Rätt tänk för sol och batteri: tydlig frånkoppling är extra värdefull när flera laster och energikällor samsas i samma system.
Vad huvudbrytaren gör i en modern anläggning
Jag ser huvudbrytaren som anläggningens tydliga servicegräns. Den ska ge ett synligt brytställe och göra det enkelt att skilja bort en del av systemet utan att resten blir otydlig eller svår att felsöka. I praktiken spelar den stor roll i villor med många laster, men också i solcellsanläggningar och batterilösningar där man vill kunna isolera rätt del snabbt och säkert.
Det viktiga är att inte blanda ihop funktionen med skyddet. Huvudbrytaren bryter och frånskiljer, men det är säkring eller dvärgbrytare som tar hand om överström och kortslutning. När den rollen är klar blir nästa fråga vilken variant som faktiskt passar centralen.
Så väljer du rätt modell och storlek
När jag väljer modell börjar jag med fyra frågor: hur stor är strömmen, behöver jag 3 eller 4 poler, ska den sitta på DIN-skena eller i plåtskåp, och hur mycket plats finns det kvar i kapslingen. Modulbredden är inte kosmetik; den avgör om brytaren går in utan kompromisser eller om resten av centralen blir trång och svårservad. Hagers sortiment visar tydligt att normutförandena täcker det modulära området för vanliga installationer, medan större lösningar tar vid när anläggningen växer.
| Typisk lösning | När jag väljer den | Montage | Praktiskt att tänka på |
|---|---|---|---|
| 3-polig 40-63 A | Vanliga villor och mindre undercentraler | DIN-skena, ofta 2 moduler | Kompakt och lätt att placera, men kräver att ledararea och moment följs noga |
| 3-polig 100 A | Större villor, fler laster eller en tydligare huvudavskiljning | DIN-skena, ofta 3 moduler | Ger lite mer marginal när anläggningen vuxit med till exempel värmepump eller laddbox |
| 4-polig 125 A | När neutralen också ska brytas eller när full frånkoppling behövs | DIN-skena, 8 moduler | Tar mer plats, men ger en mer komplett frånskiljning i komplexa system |
| Plåtmonterad 125-2500 A | Huvudfördelning i större byggnader och teknikutrymmen | Plåt eller Hagers Univers N-system | Rätt väg när normcentralen inte längre räcker till för ström, kabelarea och serviceutrymme |
Om du bygger in solceller, batteri eller en laddare för elbil skulle jag alltid kontrollera marginalen i hela kedjan, inte bara i själva brytaren. Och om du egentligen behöver växla mellan nät och reservkraft är det en reservkraftsomkopplare du ska titta på, inte en vanlig huvudbrytare. När rätt modell är vald avgör montaget om installationen blir lätt att arbeta i eller om den blir ett framtida irritationsmoment.

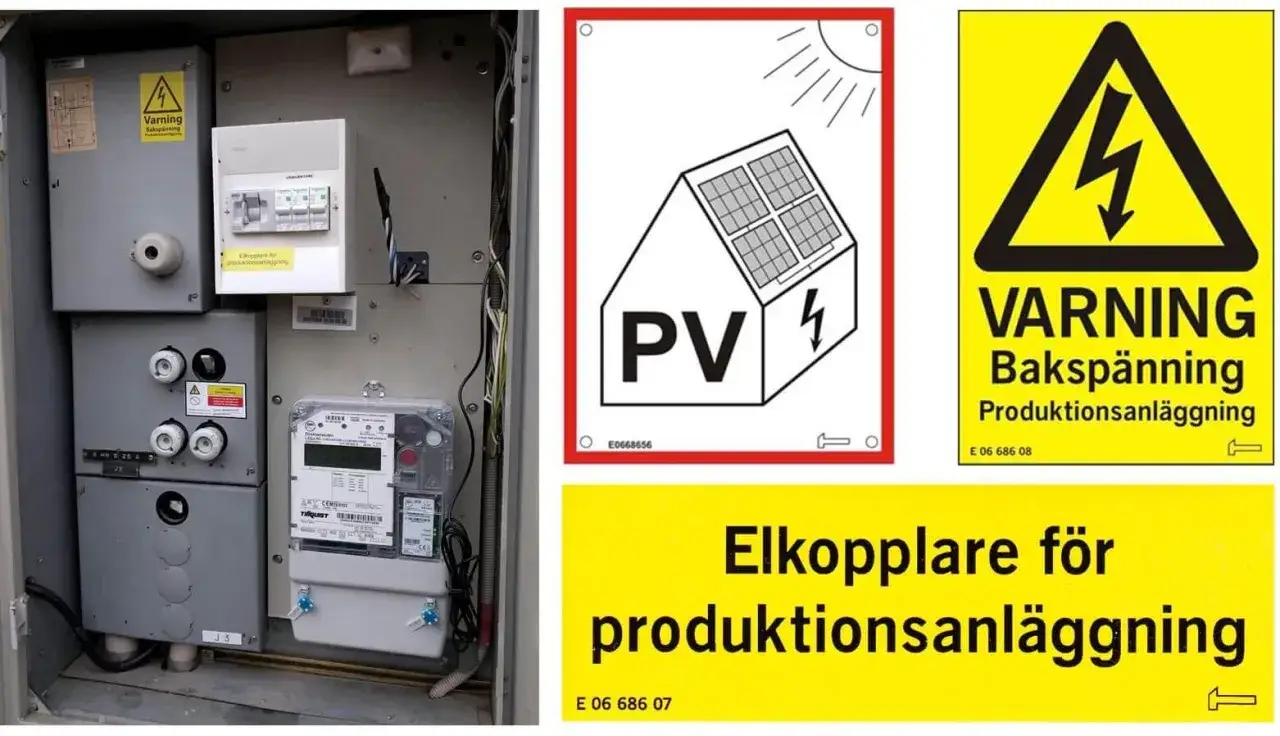

Så monteras brytaren i en normcentral
För en normcentral handlar montaget mest om ordning. Brytaren ska sitta så att ledarna når utan hårda böjar, att manövervredet är lätt att nå och att skyltning och serviceåtkomst blir tydlig. På flera modeller i sortimentet monteras brytaren på DIN-skena, alltså den standardiserade skenan som används i normkapslingar och elcentraler.
- Kontrollera att kapslingen har rätt modulplats och rätt djup innan du börjar.
- Följ alltid produktbladets ledararea och dragmoment.
- Se till att inkommande och utgående ledare inte korsar varandra i onödan.
- Märk upp vad brytaren matar, särskilt om den sitter före solcells-, batteri- eller undercentraler.
- Lämna lite serviceutrymme runt anslutningarna så att framtida kontroll inte kräver ombyggnad.
Som exempel ligger momentet på 2-2 Nm för en 40 A-modell, 3,5-3,85 Nm för en 100 A-modell och 6-6,6 Nm för en 125 A 4-polig variant. Det är en liten detalj på pappret, men i verkligheten är det ofta skillnaden mellan en stabil anslutning och en terminal som mår dåligt efter några års drift. På den 125 A 4-poliga modellen anges dessutom ledararea upp till 50 mm², vilket säger en hel del om hur viktigt det är att välja rätt produkt från början.
När strömmen stiger eller skåpet blir mer komplext brukar jag därefter titta på om en plåtmonterad lösning är mer rimlig.
När plåtmontering är rätt väg
Plåtmonterade huvudbrytare är inte en uppgradering för syns skull, utan för att de löser ett annat problem. När huvudfördelningen matar flera undercentraler, när ledarna är grova eller när anläggningen ligger över normcentralens praktiska gräns blir ett plåtmonterat utförande ofta renare och mer servicevänligt. I Hagers sortiment går de större lösningarna från 125 A upp till 2 500 A, vilket visar ganska tydligt var modulutförandet slutar och kraftfördelningen tar över.
- Du får bättre utrymme för kabeldragning och kabelskor.
- Du slipper pressa in kraftigare anslutningar i en för liten kapsling.
- Det blir lättare att bygga en tydlig huvudfördelning med flera avgående grupper.
- Servicearbete blir enklare när man inte måste kompromissa med modulbredden.
I större villor, flerbostadshus och kommersiella anläggningar är det här ofta den mer hållbara lösningen. Därifrån är steget kort till de fel jag oftast ser när någon försöker spara plats eller väljer fel typ från början.
Vanliga fel som gör installationen sämre
Det finns några misstag som återkommer så ofta att de nästan går att förutse. De kostar sällan mycket i inköp, men de kan bli dyra i drift och service.
| Fel | Konsekvens | Vad jag brukar göra i stället |
|---|---|---|
| Fel poltal | Frånkopplingen blir inte anpassad till systemet | Välj 3-poligt för enklare trefas och 4-poligt när neutralen också ska brytas |
| Huvudbrytaren används som skydd | Överlast och kortslutning hanteras inte rätt | Låt säkring eller dvärgbrytare sköta skyddet, låt huvudbrytaren sköta frånkopplingen |
| Fel åtdragningsmoment | Lösa eller stressade anslutningar | Följ produktbladets moment och kontrollera att kabelarean stämmer |
| För liten kapsling | Trång service, dålig böjradie och sämre överblick | Planera plats för både brytare och ledningsdragning innan montage |
| Fel produkt för reservkraft | Systemet går inte att växla som tänkt | Välj reservkraftsomkopplare när det är själva växlingen som behövs |
Jag tycker också att märkning underskattas. En tydligt märkt brytare gör felsökning snabbare, och i en solcells- eller batterianläggning kan det spara mycket tid när flera frånskiljningar finns i samma system. När det väl är rätt gjort måste också arbetet utföras på rätt sätt enligt svenska regler.
Reglerna i Sverige och vad du kan förbereda
Elsäkerhetsverket är tydligt: de flesta elinstallationsarbeten ska utföras av ett registrerat elinstallationsföretag, och det gäller i praktiken även när en huvudbrytare ska installeras eller bytas i en fast anläggning. Det här är inte ett område där man ska chansa; fel hantering kan bli både farlig och dyr.
- Ta fram foton på befintlig central och på den plats där brytaren ska sitta.
- Notera huvudsäkring, säkringsstorlekar och vilka laster som ska kopplas från.
- Om solceller, batteri, laddbox eller reservkraft ingår, skriv ner hur de är kopplade idag.
- Kontrollera att kapslingen har plats för vald modulbredd eller plåtmontering.
- Be om att produktbladet används vid beställning så att moment, ledararea och montageform blir rätt från början.
Det som ofta gör störst skillnad är inte själva skruvdragningen utan förarbetet. När du har rätt underlag blir det enklare att välja rätt brytare, och då minskar också risken att behöva bygga om senare.
Det jag skulle låsa innan beställning och montage
- Bestäm om anläggningen behöver 3 eller 4 poler.
- Välj mellan DIN-skena i normcentral och plåtmontering i större skåp.
- Kontrollera strömområde, modulbredd och kapslingens fria utrymme.
- Se till att produktbladets moment och ledararea följs exakt.
- Avgör om du verkligen behöver en ren frånkoppling eller en omkopplare för reservkraft.
När de punkterna sitter brukar resten av jobbet bli förutsägbart: brytaren passar, centralen går att arbeta i och servicevägen blir tydlig även om anläggningen växer med solceller, batteri eller andra smarta laster senare.
