Aluminiumskenor för solceller - Välj rätt & undvik misstag

Aluminiumskenor är ryggraden i många solcellsinstallationer. De bär panelerna, fördelar lasten över taket och avgör ofta om montaget blir rakt, snabbt och lätt att serva, eller om det blir ett problem som följer med anläggningen i många år. Här går jag igenom hur systemen fungerar, hur jag väljer rätt lösning för svenska tak och vilka detaljer som gör störst skillnad när det är dags för montering.

Vad aluminiumskenorna faktiskt gör i en solcellsanläggning

Jag brukar se skenan som montagesystemets ryggrad. Panelerna fästs i klämmor, men det är skenorna som håller linjen, tar upp krafter från vind och snö och gör att hela raden beter sig som en sammanhängande konstruktion i stället för som flera lösa paneler.

Det är också här många underskattar värdet av rätt profil. En bra aluminumskena har låg vikt, är lätt att hantera på taket och är vanligtvis anodiserad eller ytbehandlad för bättre korrosionsmotstånd. I praktiken betyder det snabbare montage, mindre belastning för montören och bättre kontroll när panelerna ska ligga i samma plan. Nästa steg är att välja rätt system för just ditt tak och din lastbild.

Så väljer du rätt skena för taket, lasten och panelerna

Det första jag tittar på är alltid taket, inte panelerna. Tegel, plåt, papptak och markställning kräver olika infästningar, och samma skena kan fungera utmärkt i ett projekt men vara fel val i ett annat om spännvidden, snölasten eller panelformatet inte stämmer.

Jag vill också att skenan ska passa klämmorna du faktiskt ska använda. Panelramens höjd är ofta 30–40 mm, och fel klämhöjd eller fel profilbredd leder snabbt till extra delar, sämre montagekänsla och i värsta fall ett system som inte blir godkänt av tillverkaren. För svenska tak är det dessutom klokt att låta snölast och vindlast styra hur tätt du sätter infästningarna, inte bara vad som råkar vara enklast att skruva fast. När systemet är rätt valt blir själva montaget betydligt mer förutsägbart.

Montera skenorna steg för steg utan att bygga in problem

När jag monterar skenorna försöker jag göra hela jobbet i rätt ordning från början. Det låter självklart, men det är just ordningen som avgör om montaget blir rakt, tätt och lätt att kontrollera efteråt.

1. Mät ut modulernas position utifrån takets bärande punkter. Markera aldrig bara efter ögonmått; en liten avvikelse i början blir tydlig när hela raden sitter uppe.

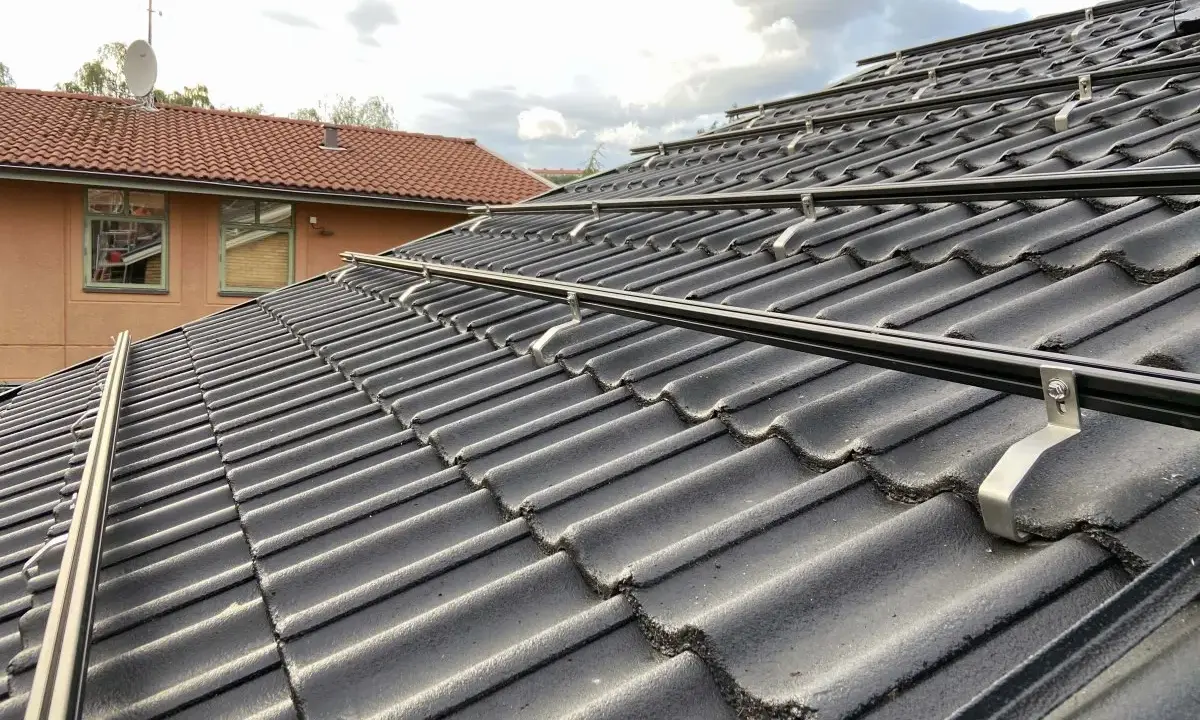

2. Montera takfästena enligt taktyp och leverantörens anvisning. Här ska infästningen alltid hamna i bärande underlag, inte i ett skikt som bara ser stabilt ut.
3. Lägg upp skenorna och rikta dem i nivå med snöre eller laser. Om skenorna inte ligger i samma plan tvingas panelramarna att ta upp spänningar i stället för att vila naturligt.
4. Skarva med rätt koppling om längden kräver det. Lämna utrymme för termisk rörelse; aluminium rör sig mer än många tror när temperaturen skiftar mellan natt och solig dag.
5. Montera panelerna med mitt- och ändklämmor i rätt höjd och med rätt moment. För hårt dragna klämmor kan skada ramen, för lösa klämmor ger rörelse och ljud.
6. Avsluta med kabeldragning och slutkontroll. Kablar ska ligga skyddat, inte nötas mot skarpa kanter eller hänga så att vatten samlas i onödiga öglor.

Jag brukar lägga mest tid på de tre första punkterna. Det är där man vinner precision, och precisionen märks i allt som kommer efteråt. När basen är rätt blir det också lättare att se vilka fel som faktiskt spelar roll.

De vanligaste misstagen vid montering

Det som oftast förstör ett annars bra montage är inte ett dramatiskt fel, utan flera små avsteg som tillsammans gör systemet svagare. Jag ser samma mönster om och om igen.

• För få infästningspunkter gör att skenorna flexar mer än de ska. Resultatet blir högre belastning på klämmor och panelramar.
• Skeva skenor tvingar panelerna att rätta in sig efter en ojämn linje. Det kan ge synliga spänningar och i värsta fall mikroskador över tid.
• Blandning av metall utan isolering ökar risken för galvanisk korrosion, särskilt i fuktiga och salta miljöer. Det är en detalj som är lätt att missa men dyr att rätta till i efterhand.
• Fel åtdragningsmoment är vanligare än många tror. För hårt tryck kan deformera ramen, för svagt tryck kan leda till glidning när vinden tar i.
• Ogenomtänkt kabeldragning skapar slitagepunkter och gör service svårare. Jag vill alltid kunna följa kabeln logiskt utan att behöva gissa hur den ligger bakom panelerna.
• Ingen hänsyn till snöras eller serviceväg gör anläggningen mer besvärlig än den behöver vara. På svenska tak är det en onödig kompromiss.

Om du märker att ett system kräver många undantag för att fungera är det ofta ett tecken på att materialet eller upplägget är fel från början. Då är nästa fråga inte hur man räddar montaget, utan om aluminium verkligen är rätt val för just den platsen.

Aluminium eller stål när ett annat val är bättre

På vanliga villatak är aluminium ofta det mest praktiska valet. Det är lätt, snabbt att hantera på höjd och tillräckligt styvt för många standardinstallationer. Men jag ser också situationer där galvaniserat stål är klokare, framför allt när spännvidderna blir långa eller när taket utsätts för hög snölast och hård exponering.

I svenska webbutiker ser man ofta en 4,4 meters skena runt 600–700 kronor exklusive moms, medan mittklämmor och ändklämmor brukar ligga ungefär på 20–50 kronor styck och takfästen omkring 55–160 kronor styck beroende på taktyp. Det betyder att den stora kostnadsdrivaren sällan är själva profilen, utan hur många infästningar, klämmor och specialfästen projektet kräver. Just därför tjänar du mer på att välja rätt system än på att jaga den billigaste enskilda skenan.

När materialvalet är rätt blir nästa fråga vad som faktiskt ska kontrolleras innan första hålet borras eller första kroken sätts.

Det jag kontrollerar innan montaget låses

Innan jag slår fast att montaget är klart går jag igenom en kort men hård lista. Den sparar både tid och omarbete, och den fångar de fel som annars bara visar sig först när systemet har fått några vintrar.

• Bärande underlag är identifierat och varje fäste sitter där lasten verkligen kan tas upp.
• Panelhöjd och klämtyp matchar varandra, så att ramen inte belastas fel.
• Räta linjer är kontrollerade från flera håll, inte bara från marknivå.
• Kabelvägar är planerade så att de är skyddade men fortfarande möjliga att serva.
• Rörelsemån finns i skarvar och anslutningar, så att temperaturväxlingar inte låser systemet.
• Dokumentationen är komplett med rätt delar, rätt moment och rätt placering av fästen.

Det är den här typen av detaljer som skiljer ett montage som bara sitter fast från ett montage som faktiskt är byggt för att fungera i många år. När skenor, fästen och klämmor samspelar får du en lösning som är lätt att installera, enkel att förstå och betydligt tryggare i vind, snö och vardagligt slitage.
